ASTM D6701

VELOCITÀ DI TRASMISSIONE DEL VAPORE ACQUEO (WVTR) ATTRAVERSO MATERIALI AD ALTA TRASMISSIONE
Equivalente a EDANA/INDA NWSP 070.4.R0 e NWSP 070.5.R1

Metodo di prova standard per determinare la velocità di trasmissione del vapore acqueo attraverso barriere non tessute e in plastica

Dove usato
Valutare i materiali ad alta trasmissione per le loro caratteristiche di permeabilità al vapore acqueo. Il metodo viene utilizzato per aiutare a caratterizzare e scegliere i materiali più appropriati in cui la “traspirabilità” al vapore acqueo è la chiave. Le applicazioni includono materiali nei settori sanitario, edile, automobilistico, della filtrazione e farmaceutico.

Descrizione

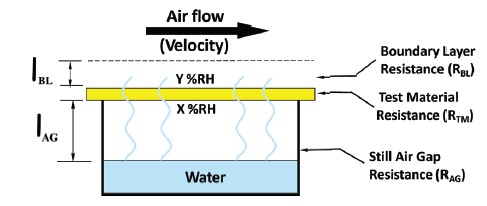

Questo metodo è stato sviluppato a causa di problemi con i materiali ad alto WVTR sottoposti a test gravimetrico (ASTM E96).  I problemi chiave coinvolti con lo storico metodo ASTM E96 includono: un traferro tra l'acqua all'interno della tazza e la pellicola di prova e il controllo accurato dell'ambiente esterno della pellicola (specialmente proprio accanto alla pellicola). Con questi problemi, i singoli laboratori potrebbero avere una ripetibilità interna decente, tuttavia il confronto con altri laboratori (che utilizzano altre camere e "intercapedini d'aria") differirebbe notevolmente, rendendo i confronti dei materiali una sfida.

Al contrario, ASTM D6701 è un metodo estremamente accurato e affidabile per misurare il WVTR nei materiali non tessuti. A differenza dei metodi gravimetrici convenzionali, come ASTM E96, D6701 utilizza una camera a umidità controllata, una pellicola protettiva con elevata trasmissione di vapore acqueo e un sensore elettronico per il monitoraggio della trasmissione di vapore acqueo.

Commento: questo metodo di test analizza la quantità di vapore acqueo (allo stato stazionario) che permea attraverso una pellicola piatta con una umidità relativa del 100% che stimola il campione.

Riepilogo del metodo:

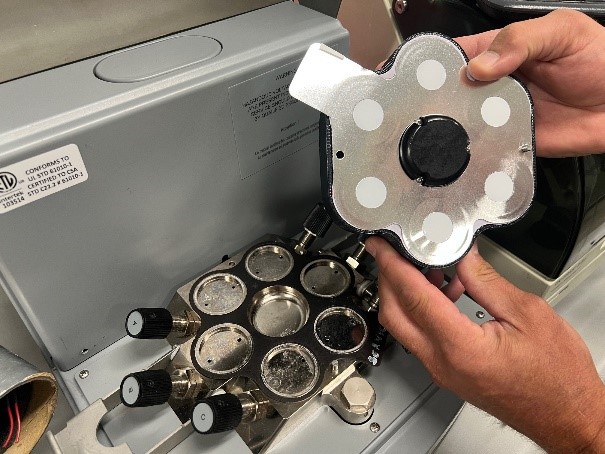

1. Apparato: una cella di diffusione viene creata utilizzando una camera asciutta (con flusso di azoto), una pellicola di protezione e una camera umida. Con l'acqua contro la pellicola protettiva, ciò consente l'erogazione di un'umidità estremamente elevata al campione da testare, senza bagnare fisicamente la superficie del campione.   Il gas vettore azoto secco che scorre attraverso la camera viene instradato verso un sensore di vapore acqueo.

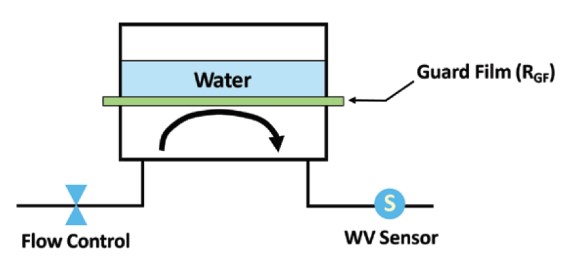

2. Test del film di protezione: viene condotto un test iniziale per misurare il WVTR del film di protezione (WVTR_GF) e il traferro tra esso e il gruppo evaporatore, che genera un'umidità relativa del 100%.

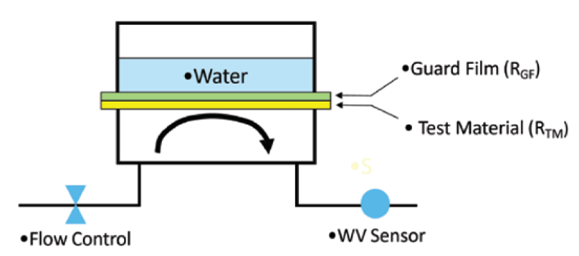

3. Test sui materiali di prova non tessuti: il campione di pellicola viene montato nella cella di diffusione (sotto la pellicola di protezione) e viene analizzato il sistema totale WVTR_Totale (film di protezione + materiale di prova).< br/> 4. Calcolo WVTR: lo strumento calcola la velocità di trasmissione del materiale di prova (WVTR_TM) utilizzando un'equazione di resistenza.

WVTR_TM = [ 1/WVTR_Totale ‐ 1/WVTR_GF ] ^‐1

• Per ulteriori dettagli su ASTM D6701, consultare Metodo di prova standard D6701 per determinare la velocità di trasmissione del vapore acqueo attraverso barriere in tessuto non tessuto e in plastica sul sito web ASTM.

Nota

MOCON è stato il pioniere di questo metodo di prova unico ed è l'unico fornitore dello strumento. Con questa metodologia, esiste finalmente un metodo strumentale ripetibile per caratterizzare questi materiali ad altissima velocità di trasmissione del vapore acqueo. Scopri di più su Analizzatori di permeazione del vapore acqueo visitando il nostro sito web.

Results
L'output della velocità di trasmissione è un grafico di WVTR rispetto al tempo (che è fondamentale per verificare l'equilibrio) e un rapporto sui dati. I trasmettitori alti analizzati con questo strumento vengono testati rapidamente, con una produttività tipica di sei campioni analizzati ogni 2-4 ore.

Scarica la nota ASTM D6701
