Test della velocità di trasmissione (TR) – misura la quantità di gas di prova (ossigeno, vapore acqueo o anidride carbonica) che passa attraverso un materiale attraverso la permeazione. Alcuni materiali sono progettati per essere altamente traspiranti (alti trasmettitori), mentre altri sono progettati per essere ottime barriere (bassi trasmettitori).
I requisiti di barriera specifici per un pacchetto possono variare notevolmente a seconda del settore, delle esigenze e dell'applicazione. Data la varietà di materiali e gamme TR, ci sono anche una varietà di metodi di prova utilizzati per garantire una precisione di misura ottimale.
Panoramica sui test della velocità di trasmissione
VIDEO
Scarica il poster sulla permeazione
Test della velocità di trasmissione (TR) – misura la quantità di gas di prova (ossigeno, vapore acqueo o anidride carbonica) che passa attraverso un materiale attraverso la permeazione. Alcuni materiali sono progettati per essere altamente traspiranti (alti trasmettitori), mentre altri sono progettati per essere barriere eccellenti (bassi trasmettitori). Data la varietà di materiali e gamme TR, ci sono anche una varietà di metodi di prova utilizzati per garantire un'accuratezza di misurazione ottimale.
Di seguito sono riportate le tabelle per i metodi di prova della velocità di trasmissione di ossigeno, vapore acqueo e anidride carbonica. Se hai domande sul metodo di prova più appropriato per il tuo materiale,
si prega di contattare il nostro laboratorio per l'orientamento .
Test della velocità di trasmissione dell'ossigeno (OTR).
Metodo di prova
Campioni tipici
Intervallo di analisi
cc/(m2 × giorno)
ASTM D3985 -OTR di film e fogli secchi utilizzando un rilevatore coulometrico
Imballaggi alimentari, farmaceutici, dispositivi medici ed elettronica
Materiali di ricerca tra cui: compostabili e amp; miscele riciclabili e nuovi materiali biomedicali
da 0,005 a 2000
Nota: le misurazioni della barriera fino a 0,0005 cc/(m2 × giorno) sono possibili con la nostra apparecchiatura di prova 10X
ASTM F1927 – OTR di film e teli secchi con aggiunta di umidità controllata tramite rivelatore coulometrico
ASTM F2622 – OTR per pellicole e confezioni a velocità di trasmissione più elevata utilizzando un rilevatore elettrochimico (non coulometrico).
Film traspiranti (prodotti) e materiali biomedici ad alta velocità di trasmissione
Da 0,4 a 144.000
ASTM F3136 – OTR di trasmettitori molto alti utilizzando un rilevatore di fluorescenza. Questi possono essere film o pacchetti che perdono
Materiali compostabili porosi, perforati e ad alta trasmittanza (rivestiti non ermeticamente).
Da 100 a 1.000.000
ASTM F1307 – OTR tramite campioni di pacchetti
Flaconi, vassoi, tubi, fiale, buste
da 0,00003 a 1 cc/giorno
Test della velocità di trasmissione del vapore acqueo (WVTR).
Metodo di prova
Campioni tipici
Intervallo di analisi
g/(m2 × giorno)
ASTM F1249 – WVTR di materiali in pellicola utilizzando un rivelatore IR modulato.
Nota: il nostro laboratorio MOCON offre una versione modificata di questo test per analizzare campioni di confezioni.
Imballaggi alimentari, farmaceutici, dispositivi medici ed elettronica
Materiali di ricerca tra cui: compostabili e amp; miscele riciclabili
da 0,005 a 1000
Nota: l'intervallo del test WVTR della confezione va da 0,00003 a 0,5 g/giorno
ASTM F3299 – WVTR di materiali in film ad alta barriera che utilizzano un rivelatore P2O5
Nota: il nostro laboratorio MOCON offre una versione modificata di questo test per analizzare campioni di confezioni.
Elettronica, farmaceutica, dispositivi medici e materiali ad alta barriera
0.00005 to 5
(da 0,05 a 5000 mg/(m2 × giorno))
Nota: l'intervallo del test Package WVTR va da 0,0003 a 025 mg/giorno
ASTM E96 – WVTR di materiali in film utilizzando una metodologia gravimetrica
Film e carta patinata ad alta trasmittanza, porosi e perforati
Da 0,5 a 10.000
ASTM D6701 – WVTR attraverso materiali ad alta velocità di trasmissione
Materiali traspiranti e non tessuti, come involucri edilizi e prodotti a contatto con la pelle
500 a 100,000 g/(m2 × giorno)
2 TR).
Metodo di prova
Campioni tipici
Intervallo di analisi
cc/(m2 × giorno)
ASTM F2476 – CO2 TR di campioni di film e confezioni
Materiali e imballaggi alimentari, farmaceutici, biologici e dispositivi medici
Da 1 a 80.000
Nota: Pacchetto CO2 TR test range da 0,005 a 40 cc/giorno

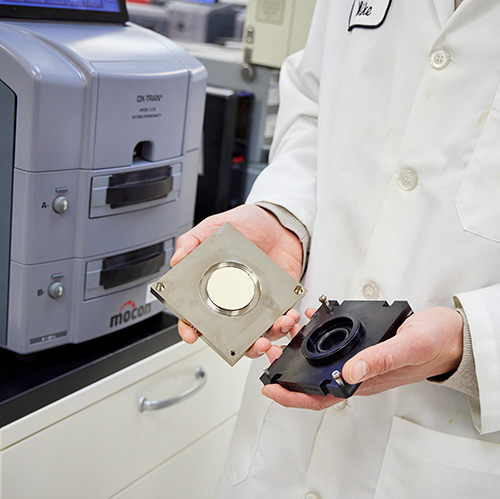

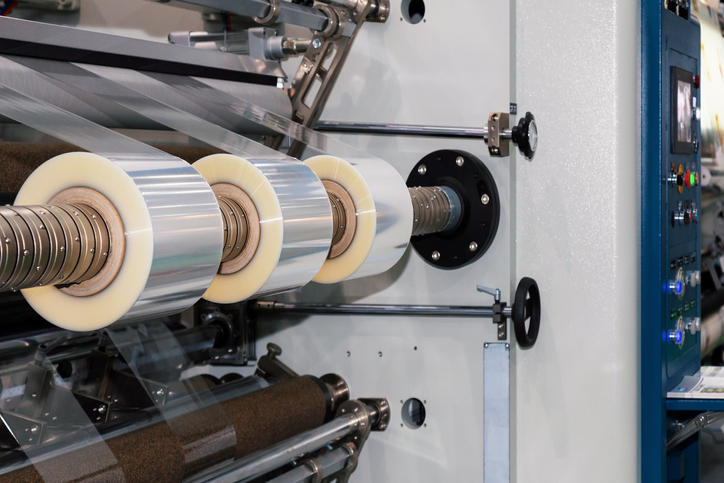

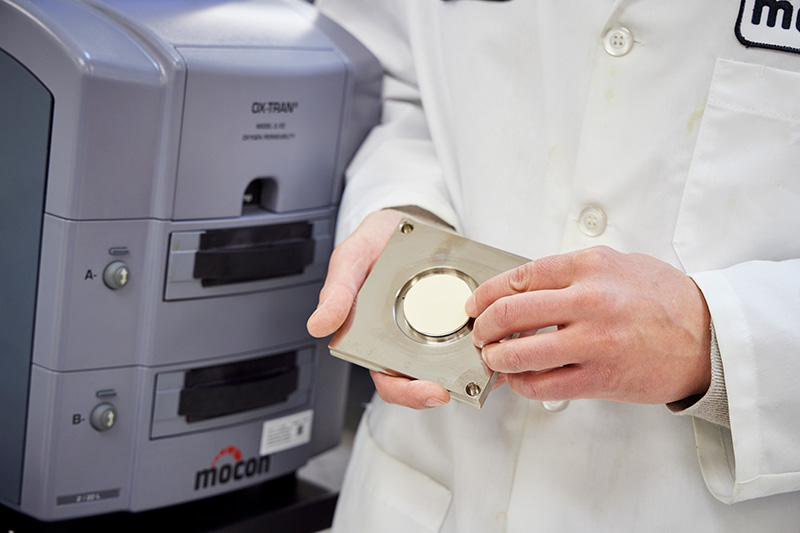

Film I campioni di pellicola provengono da rotoli di pellicola o sono sezionati dalla parete di una confezione (busta, vassoio o bottiglia). Testiamo campioni di pellicola in duplicato. Il materiale minimo richiesto è due 4” x 4" (circa due pezzi da 10x10 cm). Nota: un tipico monitor da 8,5" x 11" la dimensione del campione funziona bene per fornire materiale sufficiente per ogni campione e si preferisce materiale extra per scopi di ottimizzazione del test.
2 , è comunque possibile eseguire il test, ma la sensibilità e l'intervallo di misurazione ne risentiranno.

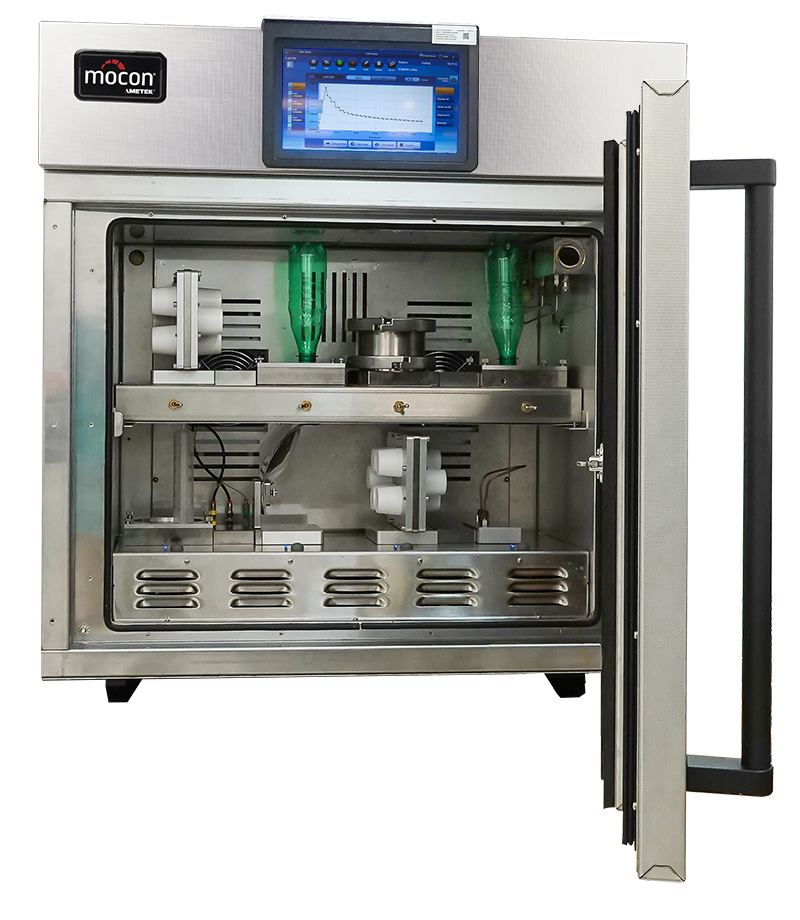

Confezione Un pacchetto è tutto ciò che non è un film. I test si concentrano sulla misurazione della trasmissione del gas attraverso le pareti e le guarnizioni della confezione per rilevare la velocità di ingresso (come O2 che entra in una confezione) o la velocità di uscita (come la perdita d'acqua). Un campione tipico potrebbe essere una bottiglia o una bottiglia con una chiusura applicata.
Analizziamo i pacchetti come singoli, ma testare più campioni consente una migliore comprensione dei valori della velocità di trasmissione di una particolare configurazione del pacchetto. Questo è importante quando sigilli e chiusure sono incorporati nella misurazione.
Nota: etichetta i tuoi campioni
Utilizzare un pennarello o un altro pennarello con punta morbida per evitare di danneggiare o imprimere il campione. Posizionare l'ID campione lungo un bordo (per il test della pellicola) e lontano dall'area specifica da analizzare.
Se possibile, annotare l'orientamento del gas di prova sulla pellicola. Scrivendo "Test Gas", “O2 ,” "WV" o “N2 ” stabilisce come il materiale deve essere analizzato, poiché l'orientamento del film può essere critico quando si testano materiali multistrato.
Oltre ai test sulla velocità di trasmissione, offriamo una varietà di altri servizi di test che sono fondamentali per la ricerca e lo sviluppo dei pacchetti e per il processo di test della durata di conservazione.
Metodo di prova
Esempi tipici
Intervallo di analisi
pazio di testa %O2
(e %CO2
se richiesto)
Confezionamento in atmosfera modificata (MAP)
Dispositivi alimentari, farmaceutici e medici
Da 0 a 100% O2
/CO2
Headspace %RH
Confezionamento in atmosfera modificata (MAP)
Dispositivo medico, elettronica, farmaceutica
0 to 97%RH
Misura dello spessore del film
Strutture a sacchetto e pellicola
da 1 a 500 mil
da 25 a 12.700 micron
Burst Test (trattenuto) tramite ASTM F2054
Buste e vassoi per alimenti, dispositivi medici e farmaceutici
10-5000 mbar (da 0,15 a 72,5 psig)
Burst Test (senza limiti) via
ASTM F1140
Buste e vassoi per alimenti, dispositivi medici e farmaceutici
10-5000 mbar (da 0,15 a 72,5 psig)
Integrità del pacchetto (calo di pressione/perdita) via ASTM F2095
Buste e vassoi per alimenti, dispositivi medici e farmaceutici
L'intervallo di decadimento della pressione è personalizzato in base all'impostazione del campione utilizzando campioni di perdita di controllo noti
Gelbo Flex Condizionamento seguente
ASTM F392 metodologia
Campioni di film da utilizzare per alimenti, dispositivi medici o imballaggi elettronici
NA – questo è un metodo di condizionamento/sollecitazione del materiale spesso seguito da test di permeazione
