Il rivoluzionario Dansensor® MAP Mix Provectus® utilizza un innovativo principio di miscelazione elettronica per migliorare l'affidabilità, la precisione e il funzionamento di un miscelatore di gas. Definisce lo standard di facilità d'uso rispetto a prodotti simili presenti sul mercato. Semplice da usare, altamente affidabile e ricco di informazioni, questo miscelatore presenta e memorizza in tempo reale dati vitali quali il flusso di gas in tempo reale, il consumo totale di gas e la miscela di gas effettiva.
Compatibile con i sistemi più utilizzati nell’erogazione dei gas tecnici, anche le eventuali pressioni di ingresso e di uscita variabili o fluttuanti non costituiscono più un problema. L'unica decisione da prendere è quella di miscelare due o tre gas (O2, N 2, CO2, Ar o aria) - tutto il resto è facilmente configurabile grazie all’intuitivo touch screen. È possibile salvare sul dispositivo fino a dieci diverse configurazioni personalizzate per passare facilmente da un prodotto all'altro o da una confezione all'altra senza errori da parte dell'operatore.
Ciascuna linea di ingresso del gas è dotata di un sensore di pressione ed è possibile programmare un allarme per avvisare l'operatore quando i gas di alimentazione si stanno esaurendo. Integrandolo con l'analizzatore di gas Dansensor MAP Check 3, può comunicare direttamente con la linea di confezionamento, regolando automaticamente le portate e riducendo al minimo il consumo di gas nelle confezionatrici a flusso continuo.
Nonostante le sue dimensioni compatte, Dansensor MAP Mix Provectus eroga una portata eccezionale, fino a 1500 litri al minuto. Se si desidera una portata maggiore, è possibile collegare fino a tre miscelatori e triplicare la capacità.
Dansensor MAP Mix Provectus è il miscelatore di gas di alta gamma tra le nostre proposte di miscelatori di gas
- Dansensor® MAP Mix Focus
Dansensor MAP Mix Focus è il nostro miscelatore elettronico a 2 o 3 gas di media capacità per linee di confezionamento MAP a media velocità. Personalizzate tre miscele di gas preimpostate sull'intuitivo touch screen per passare facilmente da un prodotto all'altro, riducendo al minimo il rischio di errore umano.
- Dansensor® MAP Mix 9001+
Dansensor MAP Mix 9001+ è un miscelatore meccanico a 2 gas per produzioni a bassa capacità. È disponibile con regolazione manuale del flusso per le confezionatrici a flusso o come alimentazione del serbatoio tampone per le saldatrici e le termoformatrici.
- Serbatoio tampone Dansensor®
Migliorate le prestazioni del vostro miscelatore di gas con un serbatoio tampone. Il serbatoio tampone è utilizzato per la premiscelazione di grandi volumi di gas per il lavaggio rapido degli stampi di termoformatura e confezionamento in vaschette. Ha una capacità di stoccaggio di 15 litri.
Vantaggi
- Erogazione affidabile della miscela di gas in uscita per operazioni di confezionamento che richiedono alti flussi di gas
- Miscelazione stabile e accurata, indipendentemente dalle pressioni di ingresso
- Impostazione e funzionamento semplici e intuitivi
- Tracciabilità con registrazione dei dati e parametri di diagnosi del processo di miscelazione
- Si integra con l'analizzatore di gas Dansensor MAP Check 3 per l’assicurazione di qualità ottimale e un risparmio di gas
- •Da utilizzare con tutti i tipi di confezionatrici MAP per applicazioni alimentari e non solo
Caratteristiche
- Modelli per miscelare 2 o 3 gas
- 10 preset di miscela personalizzabili
- Visualizzazione in tempo reale della miscela di gas effettiva, delle pressioni di ingresso e di uscita e della portata
- Registrazione dei dati relativi al consumo di gas, alla miscela di gas, alla data e all'ora
- Perdita di pressione interna molto bassa dall'ingresso all'uscita del gas
- Ampio intervallo di pressione in ingresso (2-10 bar)
- I controllori dinamici del flusso di massa regolano il flusso dei gas per una miscelazione automatica accurata
|
Caratteristiche standard generali
|
|
Configurazioni del mixer
|
I modelli a 2 o 3 gas sono disponibili con display touch screen da 5" o come "Black-Box" senza display
|
|
Connessioni
|
2 x RS232C, LAN 10/100 Mbit (Modbus TCP), USB, 24 VDC Logica I/O per avvio/arresto e allarme
|
|
Alimentazione
|
103-132 / 207-264 VCA (a variazione automatica), 47-63 Hz
|
|
Dimensioni e peso
|
192 x 230 x 375 mm (HxLxP); 12 kg (2 gas) / 14 kg (3 gas)
|
|
Conformità
|
 |
|
Parametri del mixer
|
|
Gas miscelabili
|
Qualsiasi miscela di gas anidri O2 , CO2 , N2 , AR e aria tecnica (temperatura del gas da 0°C a +50°C)
|
|
Pressione di ingresso del gas
|
Da 2 a 10 bar
|
|
Caduta di pressione
|
Esempio: 1 bar con pressione di ingresso di 10 bar
|
|
Flusso di gas per stringa di gas
|
6-500 L/min
|
|
Flusso di gas in uscita
|
Massimo 1000 L/min (2 gas) e 1500 L/min (3 gas) a seconda della impostazione della miscela
|
|
Impostazioni del mixer
|
0% (spento), 0,5% - 100%
|
|
Precisione del miscelatore
|
± 2% assoluto in intervalli di flusso superiori a 50 L/min flusso totale in uscita
|
|
Modalità operative
|
Configurazione del buffer o del flusso, selezionabile nel software e dall'installazione
|
|
Misurazione del flusso
|
Consumo totale e giornaliero
|
|
Accessori (opzionali)
|
|

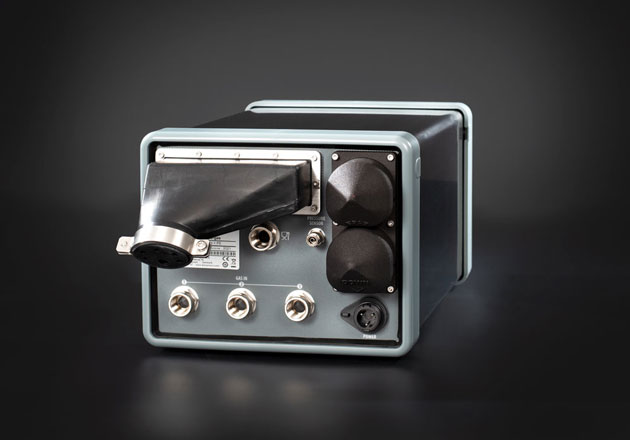

Kit di protezione
|
Protezione IP45 (NEMA 3S) telai e coperture per la parte anteriore e posteriore
|
|
Staffa, montaggio
|
Combinabile con MAP Check 3 Vacuum e MAP Check 3: 2 staffe, 8 viti
|
|
Serbatoio tampone
|
15 litri, acciaio inox, omologato fino a 12 bar
|
|
Miscela
|
|
|
Miscela tipica (miscelatore a 2 gas)
|
N2 60% + CO2 40%, gamma di flusso: 15-830 L/min
|
|
Miscela tipica (miscelatore a 3 gas)
|
N2 70% + CO2 20% + O2 10%, range di flusso: 60-710 L/min
|
|
Miscela tipica (2 gas su miscelatore a 3 gas)
|
N2 70% + CO2 30%, range di flusso: 20-1420 L/min
|
Consumabili
Accessori
- Kit IP 45
- Cavi per le connessioni a rete e PLC
- Staffa di montaggio MAP Check 3 / MAP Mix Provectus
- Serbatoio tampone 15L
Opzioni di Assistenza & Supporto
- • Piano di manutenzione preventiva di base
- • Piano di manutenzione preventiva di base
Miscelazione di gas per linee di confezionamento in MAP ad alta capacità con controllo e regolazione del flusso precisi e facili da impostare.
La capacità di flusso del gas è in genere di 15-830 litri al minuto per il miscelatore a 2 gas o di 60-1470 litri al minuto per la versione a 3 gas. La capacità massima per ogni gas di partenza è di 500 L/min.
Per alimenti, bevande, prodotti farmaceutici e dispositivi medici confezionati in atmosfera modificata (MAP).
Per la saldatura e altre applicazioni industriali, è disponibile una variante ad argon con capacità di miscelazione a 2 o 3 gas.
