Essendo una delle tecniche di rilevamento dei gas più utilizzate, il rilevatore a fotoionizzazione (PID), viene comunemente applicato in strumenti sia portatili che fissi per il rilevamento di un'ampia varietà di composti organici e di alcuni gas inorganici nell'aria ambiente.
La famiglia di sensori PID di nuova generazione di MOCON, ev-NXT, fornisce un cambiamento radicale nelle prestazioni dei sensori PID. La linea di sensori eV-NXT ha un design brevettato che rimuove la variabilità dai sensori PID. In passato tutti i sensori PID presentavano una variabilità significativa nel guadagno da sensore a sensore poiché lampade e rilevatori non raggiungevano prestazioni costanti. L'eV-NXT rimuove tale variabilità e fornisce un guadagno coerente e una risposta ambientale da sensore a sensore. Ciò migliora la precisione e rende il sensore il più semplice da integrare nei progetti OEM.
piD-TECH
® eV-NXT
® è disponibile in cinque gamme a seconda dei requisiti dell'applicazione.
piD-Tech eV-NXT -10,6 eV Verde 0-10.000 ppm

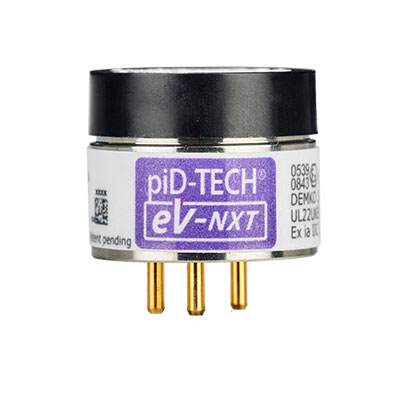

piD-Tech eV-NXT -10,6 eV Viola 0-2.000 ppm
piD-Tech eV-NXT -10,6 eV Rosso 0-200 ppm

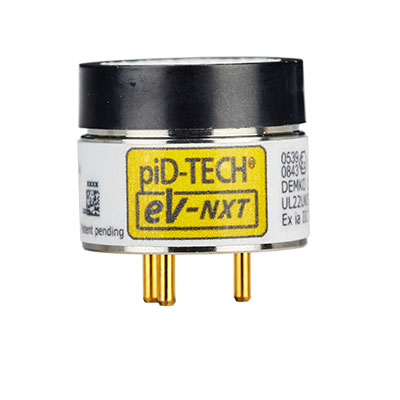

piD-Tech eV-NXT -10,6 eV Giallo 0-20 ppm
piD-Tech eV-NXT -10,6 eV Blu 0-4 ppm
I nostri ingegneri specializzati in sensori ti aiuteranno a integrare il nostro sensore di fotoionizzazione a sicurezza intrinseca nei tuoi prodotti, riducendo i tempi e i costi associati allo sviluppo del prodotto.
Il nuovo eV-NXT ha quanto segue
La famiglia di sensori PID piD-TECH è i sensori PID più utilizzati nel settore.
Ripetibilità da sensore a sensore migliorata per una migliore precisione
Rilevamento guasto lampada non accesa.
A sicurezza intrinseca: certificazione UL, CAN/CSA, ATEX, IECEx
Lunga durata della lampada: in genere 10.000 ore
Regolazione interna della tensione di ingresso per una maggiore stabilità del segnale
Filtrazione interna per protezione da particolato e umidità
Facilmente pulito e sottoposto a manutenzione sul campo
Vantaggi
Funzionamento plug-and-play
Prestazioni costanti in un ampio intervallo di temperatura e umidità
Basso consumo energetico per una maggiore durata della batteria
Intervallo di rilevamento minimo PPB basso
Stabilità di base eccezionale per applicazioni di qualità dell'aria ambientale.
Il sensore eV-NXT è il sensore PID più preciso e più facile da integrare sul mercato. Questi sensori sono ideali per le applicazioni più impegnative, tra cui la qualità dell'aria ambientale, la sicurezza di processo e industriale.

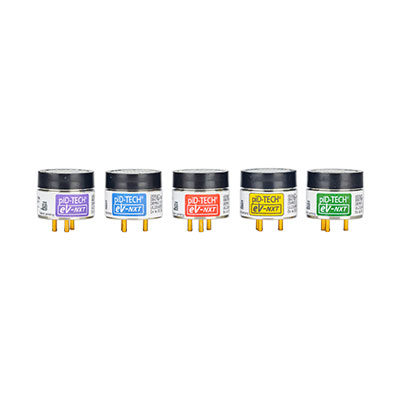

Gamme dei sensori
Lampada da 10,6 eV
Verde
Viola
Rosso
Giallo
Blu
Numero parte
045-110
045-111
045-112
045-113
045-114
Allineare
10,000 ppm
2,000 ppm
200 ppm
20 ppm
4 ppm
Limite di rilevamento
500 ppb
100 ppb
10 ppb
1 ppb
0.5 ppb
Risposta T90
< 3,5 secondi
< 3,5 secondi
< 3,5 secondi
< 6,5 secondi
< 6,5 secondi
Sensibilità tipica*
0,6 mV/ppm
2,4 mv/ppm
12,0 mV/ppm 118 mV/ppm
545 mV/ppm
*Con isobutilene
Specifiche operative
piD-TECH® eV-NXT® Sensori di fotoionizzazione
Unità
Intervallo di temperatura
'Da -20*C a 60*C a sicurezza intrinseca (temperatura operativa da -40°C a 65°C)
Intervallo di umidità relativa
Da 0 a 99% senza condensa
Sensibilità di base dell'umidità
RH da quasi zero al 95%
Dipendenza dalla temperatura
Segue la legge dei gas ideali
Rilevamento guasti
Monitoraggio continuo dell'intensità della lampada per il rilevamento dei guasti della lampada non accesa.
Caratteristiche Elettriche
piD-TECH® eV-NXT® Sensori di fotoionizzazione
Unità
Tensione di alimentazione
Da 3,2 a 5,5 V CC
Corrente
Tipico 28 mA
Potenza operativa
22mW
Segnale di uscita
Da 0,04 V a 2,85 V
Caratteristiche fisiche
piD-TECH® eV-NXT® Sensori di fotoionizzazione
Unità
Peso
<12 grammi
Dimensioni
Diam.20,0 mm. x 16,5 mm H (perni 4,83 mm H)
Parti riparabili
Lampada, cella del rilevatore, cappuccio/filtro
Durata della lampada
10.000 ore
Filtri integrati
Previene la contaminazione del sensore da liquidi e particelle
Periodo di garanzia
2 anni, esclusi i materiali di consumo
Certificazioni e certificazioni Approvazioni
piD-TECH® eV-NXT® Sensori di fotoionizzazione
Unità
Stati Uniti
UL 913, 8a edizione. Apparecchi a sicurezza intrinseca e apparecchi associati per l'uso in aree pericolose (classificate) di Classe I, II e III, Divisione 1
Europa
Direttive ATEX: EN 60079-0:2018, EN 60079-11:2012; II 1 G Ex ia IIC Ga, -20 oC - 60 oC Certificati ATEX: UL 23 ATEX 2970U Rev. 0; CE 0539
Altro
Norme IECEx: 60079-0 Ed. 7; 60079-11 Ed. 6; IECEx UL 23.0018U Edizione 0; CAN/CSA C22.2 N.157-92
Brevetti
In attesa
Numero del pezzo di ricambio
Descrizione
046-062
Tappo con filtro integrale
046-042
Gruppo cella a ionizzazione del rilevatore eV-NXT
043-257
Gruppo lampada piD-TECH® da 10,6 eV
044-657
Gruppo lampada piD-TECH® 10,6eV confezionato singolarmente
046-271
piD-TECH® eV-NXT Kit di manutenzione
Monitoraggio ambientale
Monitoraggio della qualità dell'aria interna/esterna
Monitoraggio delle emissioni fuggitive
Monitoraggio della linea di confine
AMC nelle camere bianche
Monitoraggio dei gas tossici
Rilevatori di gas portatili e fissi
Monitor per spazi confinati
Rilevamento perdite
Sicurezza e protezione Monitoraggio della conformità
