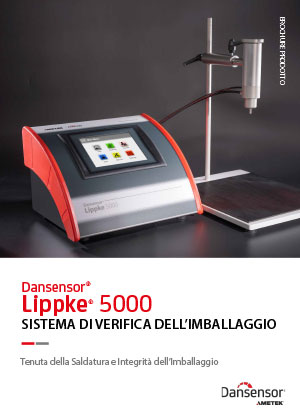

Misurate la resistenza della tenuta e l'integrità della confezione con il Dansensor® Lippke® 5000. Eseguite test di scoppio, perdita, scorrimento, scorrimento fino al cedimento e bolla da un unico strumento, oppure provate l'opzione di test combinato per eseguire simultaneamente test di perdita, scorrimento e scoppio su un'unica confezione. È ideale per testare imballaggi rigidi, semirigidi e flessibili, nonché pellicole porose e laminate per l'industria alimentare, farmaceutica e medica.
Con la sua vasta gamma di funzioni, opzioni di test e accessori, soddisfa gli standard ISO e ASTM applicabili. Inoltre, lo strumento dispone di login individuali e di diversi livelli di utenza per garantire la sicurezza e la tracciabilità dei dati richieste dai clienti del settore sanitario e farmaceutico.
La misurazione della resistenza della tenuta e l'esecuzione di test di tenuta della pressione sono prerequisiti importanti per fornire confezioni resistenti e durature, che abbiano un basso rischio di scoppio sotto pressione.
Rilevatori di perdite:
Il dispositivo Dansensor® Lippke® 5000 fa parte della serie di rilevatori di perdite del nostro portafoglio strumenti.
Ciascuno dei rilevatori di perdite e della tenuta delle saldature della famiglia di prodotti si basa su metodi di testing riconosciuti, offrendo ai produttori opportunità uniche per misurare la resistenza della tenuta e condurre test di perdita, come parte del processo di Controllo qualità:
- Dansensor® LeakPointer®3 and Dansensor® LeakPointer® 3+
Una durata della shelf life prolungata richiede che la confezione rimanga integra. Soprattutto nell'industria alimentare, dove freschezza e aspetto sono essenziali. Dansensor LeakPointer 3 e Dansensor LeakPointer 3+ sono approvati per l'industria alimentare e sono in grado di rilevare perdite di dimensioni fino a 50 micron (µm). Questa caratteristica aiuta i produttori a ridurre al minimo il numero di resi indesiderati.
-
Dansensor® LeakMatic ll
Gli utenti di Dansensor LeakMatic II possono godere dei vantaggi di test di tenuta in linea non distruttivi, allo scopo di ridurre gli sprechi e avere minor resi indesiderati dei prodotti confezionati in MAP. Dansensor LeakMatic II fuori linea viene utilizzato dai produttori per accertare che i prodotti con perdite raggiungano gli scaffali della grande distribuzione organizzata..
Questa è una parte importante delle procedure del controllo qualità.
- Dansensor® Lippke® VC1400
Dansensor Lippke VC1400 fornisce robustezza di tenuta affidabile e test di tenuta alla pressione di molti tipi di imballaggi. Può essere utilizzato per controlli di qualità, test di imballaggi di ricerca e sviluppo e ottimizzazione dei processi sulla linea di confezionamento.
Benefici
- Misurazione ottimizzata grazie alla migliore regolazione della pressione
- Tempi di riempimento ridotti
- Il processo di pre-riempimento migliorato impedisce la sovraelongazione
- Precisione del test migliorata e ciclo di test più breve (nuovo algoritmo)
- Nuovo design e interfaccia touch screen intuitiva
- Visualizzazione visiva migliorata dei risultati dei test
- Caratteristica della pompa per gonfiare facilmente le confezioni piatte
- Copre un intervallo di pressione da 1 a 5 bar
- Archiviazione dei dati disponibile anche su unità autonoma
- Facile installazione e condivisione dei dati
Caratteristiche
- Algoritmo di misura migliorato
- Teste di prova con sonda di rilevamento integrata
- Touch screen con interfaccia grafica (GUI)
- Acquisizione, archiviazione ed esportazione dei dati
- Accesso individuale degli utenti e livelli di accesso per la sicurezza
- Stampa della documentazione one-touch con stampante esterna
- Porta USB per stampante di etichette opzionale (termica o a matrice di punti), scanner di codici a barre o tastiera
- Conforme agli standard ASTM e ISO
- IQ/OQ disponibile
- L'opzione software per PC offre funzionalità aggiuntive
- Conformità FDA 21 CFR, Parte 11
- Report dei test stampabili in formato PDF
- Risultati dei test mostrati su grafici
- “Caratteristica "Test combinato
- Interfaccia con database SQL
|
Specifiche
|
|
Tipi di confezione
|
Confezioni flessibili, semirigide e rigide
|
|
Tipi di test
|
Test di scoppio, tenuta, scorrimento, bolle e combinati
|
|
Dimensione della confezione da testare
|
1-90 000 ml
|
|
Tempo di prova
|
1-500 sec
|
|
Intervallo di misurazione
|
10-5000 mbar (0.15-72.5 psi)
Lntervallo basso: 10-350 mbar (0.15-5.0 psi)
Intervallo alto:: 350-5000 mbar (5.0-72.5 psi)
|
|
Risoluzione visualizzata
|
0-1000 mbar: 0.1 mbar 1000-5000 mbar: 1 mbar
|
|
Accuratezza di misurazione
|
Intervallo basso:: ± 0.5 mbar (0.007 psi) or 0.5% della lettura
Intervallo alto:: ± 5 mbar (0.07 psi) or 0.5% della lettura
|
|
Numero di definizioni di test
|
999
|
|
Capacità di raccolta dati
|
Dati di test da oltre 1,000,000 di test
|
|
Tipo di raccolta dati
|
Esportati in file CSV
|
|
Dimensioni (LxPxA) e peso
|
284 mm x 236.5 mm x 185 mm (11.2" x 9.3" x 7.3")
3.4 kg (7.5 lbs)
|
|
Classe IP
|
IP 20
|
|
Temperatura ambiente
|
Operativa:: +2°C to +35°C
Stoccaggio:: -20°C to +60°C
|
|
Umidità relativa
|
+2°C to +25°C; 10-90 % di umidità relativa (senza condensa)
+25°C to +30°C; 10-70 % di umidità relativa (senza condensa)
+30°C to +35°C; 10-50 % di umidità relativa (senza condensa)
|
|
Pressione ambientale
|
750-1100 mbar
|
|
Alimentazione elettrica e consumo elettrico
|
100-240 VAC, 47-63 Hz Max 40W
|
|
Pressione e collegamento dell’alimentazione d’aria
|
4.0-6.5 bar; almeno 1 bar sopra la pressione di test
Tubo Ø 6/4 mm DIN ISO 8573-1:2010 [F4:4:3]
|
|
Consumo d'aria
|
Max 100 l/min (a seconda delle impostazioni del test)
|
|
Connettività
|
LAN: RJ-45 Ethernet 10/100 Mbit/s, client DHCP o IP fisso
USB: 1 x host, USB 2.0 Tipo A, 1 x dispositivo, USB 2.0 Tipo B (corrente massima 500 mA)
|
|
Conformità
|
CE, Cina RoHS II
|
|
Norme
|
ASTM F-1140, F-2054, F-2095, F-2096, ISO 11607
|
Accessori
- Testa di misura, per uso portatile o su banco
- Scelta di ago smussato o affilato
- Banchi e piastre di ritenuta
- Banco di base
- Morsetto pacchi pneumatico (PPC 300 II) per pacchi aperti
- Accessorio piastre di ritenuta ASTM F2054
- Opzione software per PC con conformità CFR 21, parte 11
- Documentazione IQ/OQ
- Unità di test valvola (VTU) per valvole di degasaggio
- Lettore di codici a barre (USB)
- Stampante a matrice di punti (USB) per stampe resistenti allo sbiadimento
- Valvola di sfiato della pressione del pacchetto
- Regolatore di pressione incl. filtro per polveri sottili e liquidi
- Adattatore per confezione IV
- Adattatori per tubi su misura per raccordi filettati
- Accessori su misura
Materiali di consumo
Applicazioni:
Test di integrità della confezione
- Prova di scoppio
- Prova di tenuta (diminuzione della pressione)
- Test di creep (con prova di creep opzionale)
- Test delle bolle
- Test combinato (consecutivamente sulla stessa confezione)
- Creep e scoppio
- Creep e perdita
- Creep, perdita e scoppio
Norme ASTM:
- ASTM F1140: Scoppio e creep per confezioni mediche (senza piastre di ritenuta)
- ASTM F2054: Prova di scoppio (con piastre di ritenuta)
- ASTM F2095: Prova di tenuta a caduta di pressione (con o senza piastre di ritenuta)
- ASTM F2096: Test di perdita su principio bubble test (bagno ad acqua waterbath)
Altre norme:
- ISO 11607: Confezione per dispositivi medici sterilizzati
- 21 CFR, part 11: Protegge i dati e garantisce che tutte le registrazioni siano autentiche e non modificabili
