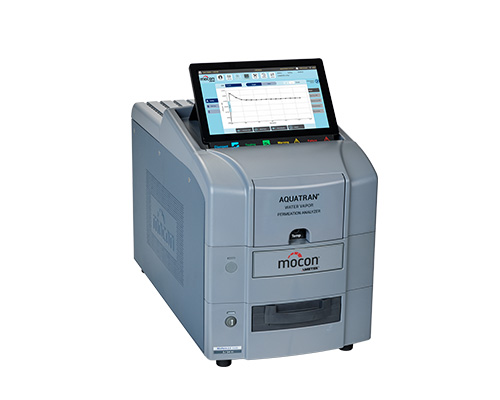

Gli analizzatori ad alta tecnologia AQUATRAN 3/34 possono testare la velocità di trasmissione del vapore acqueo (WVTR) sia su film che su confezioni con barriere da basse a moderate. Sono dotati di 1 cartuccia di test intercambiabile che consente di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di campioni
Massima precisione
- Il sensore a infrarossi modulato brevettato MOCON è l'unico sistema di sensori modulati presente sul mercato ASTM F1249
- Livelli di rilevamento fino a 0,05 g/(m2 × giorno)
- I controlli completamente automatizzati di temperatura, flusso e umidità relativa semplificano i test e forniscono una ripetibilità senza precedenti
Facile da usare
- Il tempo di risposta del sensore più veloce del settore consente tempi di test complessivi più brevi
- Le cartucce per test rimovibili consentono una facile preparazione del campione sul banco
- Il metodo di test automatizzato può avviare un test con la semplice pressione di un pulsante
- TruSeal® sigillatura perimetrale con flusso di gas riduce i livelli di fondo contribuendo ad aumentare la precisione
L'analizzatore AQUATRAN 3/34 WVTR è facile da usare e offre i tempi di test più brevi disponibili sul mercato. Utilizza il sensore IR modulato a lunga durata brevettato MOCON che costituisce la base per lo standard ASTM F1249.
MODELLI:
Questa famiglia di strumenti ad alta precisione dispone di 2 modelli, ciascuno con un diverso fattore di limiti di rilevamento inferiori.< /span>
- Modello A (barriere da basse a moderate) - in grado di testare barriere comuni fornendo un intervallo da 0,1 a 100 g/(m2 × giorno)
- Modello H (barriere moderate): l'intervallo di rilevamento più popolare da 0,05 a 100 g/(m2 × giorno)
Il limite di rilevamento superiore può essere esteso utilizzando la cartuccia di test della pellicola ad area ridotta (fattore × 9) o mascheramenti di varie dimensioni.
La serie dispone di caratteristiche leader del settore come cartucce di test orizzontali rimovibili e intercambiabili, interfaccia operatore touch screen di facile utilizzo e test completamente automatizzati che forniscono una maggiore produttività in laboratorio con meno formazione.
Per più di 25 anni, la serie di strumenti PERMATRAN di MOCON è stata la più affidabile e la più duratura sul mercato . Dalle semplici barriere a strato singolo alle complesse barriere multistrato, PERMATRAN-W 3/34 è la scelta giusta per test WVTR affidabili.
Cartucce rimovibili
- Facile preparazione del campione sul banco
- Caricamento più costante
- Un pulsante di rilascio e caricamento
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni di cartucce specializzate consentono di estendere la gamma di test senza maschere, testare con accuratezza migliorata le barriere cartacee e design personalizzati per confezioni o prodotti unici
TruSeal®
- Eliminare lo zero individuale
- Tempo di test ridotto (aumento della produttività)
- Risultati più ripetibili
Funzionalità di controllo automatizzato
- Controllo di flusso, temperatura e umidità relativa
- Sviluppo del processo di test e raccomandazioni
- Sequenza di test programmabile
- Stampa ed esportazione del report di test
- Protezione del sensore
Interfaccia touchscreen
- Il funzionamento automatizzato intuitivo richiede meno formazione
- Gestione utenti multi-livello e sicurezza dei dati integrate
- Registro eventi e guida alla risoluzione dei problemi
- Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensore IR modulato
- I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
- Maggiore durata del sensore rispetto ad altri sul mercato
- Risultati accurati e ripetibili
- Il sensore IR modulato più affidabile e pienamente conforme a ASTM F1249
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
- Esclusiva garanzia di 4 anni per il sensore ad IR modulato
Funzionalità: specifiche del modello
|
Unità
|
Modello 3/34 H
|
Modello 3/34 A
|
|
Intervalli di prova (50 cm2)
|
g/(m2 × giorno)
|
0.05 a 100
|
0.1 a 100
|
|
g/(100 in2 × giorno)
|
0.003 a 6.45
|
0.006 a 6.45
|
|
Intervalli di prova (5.6 cm2)
|
g/(m2 × giorno)
|
0.44 a 890
|
0.88 a 890
|
|
g/(100 in2 × giorno)
|
0.027 a 57.2
|
0.054 a 57.2
|
| Intervalli di prova (5.0 cm2 masked) |
g/(m2 × giorno) |
0.5 a 1000 |
1.0 a 1000 |
| Gamma di prova - Pacchetto |
g/(pkg × giorno) |
0.00025 a 0.50 |
0.0005 a 0.5 |
| Risoluzione (50cm2) |
g/(m2 × giorno) |
0.0001 |
0.0001 |
|
Ripetibilità
|
g/(m2 × giorno)
|
0.05 or 2%*
|
0.05 or 2%*
|
|
Intervallo di controllo della temperatura
|
°C |
20 a 40 ± 0.2
|
20-40 +/- 0.2
|
|
Intervallo di controllo dell'umidità (RH)
Cella a pellicola, gas di prova
|
% RH |
100% e 50% a 90% RH ± 3 RH
|
100 e 50% a 90% +/- 3%
|
*qualunque sia maggiore
Funzionalità: tutti i modelli
|
Serie PERMATRAN 3/34
|
Unità
|
|
Dimensione pellicola
|
4” x 4” Std, 2”x 2” opzionale
|
|
Spessore della pellicola
|
Fino a 120 milioni
|
|
Area Prove Film
|
50 cm2 cartuccia standard
Cartuccia2da 5,6 cm - opzionale
|
Altre specifiche (tutti i modelli):
Specifiche fisiche
- 15.5” H x 12” W x 23” D (39.4 cm x 30.4 cm x 58.0 cm)
- 95 Lbs. (43.1 kg)
Requisiti elettrici
- Tensione: 100 - 240 VCA 50/60 Hz
- Potenza massima assorbita: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Magazzinaggio
|
10 °C a 30 °C
|
|
Umidità
|
Operazione
|
dal 20% all'80% di umidità relativa (senza condensa)
|
|
Archiviazione
|
Da 5% a 85% di umidità relativa (senza condensa)
|
Requisiti di fornitura di gas
|
Gas di trasporto
|
Composizione del gas
|
Azoto (99,7% N2 o superiore)
|
|
Gas di prova
|
Pressione di alimentazione, nominale
|
29 PSI, (2,0 bar), (200 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
- Porta Ethernet standard (100T)
- Doppie porte USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Norme di conformità
Tipo di apparecchiatura: Apparecchiature elettriche per misurazione, controllo e uso in laboratorio
Tipo di apparecchiatura: Analizzatore di permeazione
Applicazione delle direttive del consiglio:
- 2006/42/EU Direttiva Macchine
- 2014/30/EU Direttiva EMC
- 2011/65/EU Direttiva RoHS
Norma(e) a cui si dichiara la conformità:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Classe A irradiata e condotta
-Classe A irradiata e condotta
Cartucce e opzioni
- Cartuccia ad area ridotta
- Cartuccia edge effect
- Adattatore per imballaggi chiusi
Materiali di consumo
- Pellicole Cert 1-3 e set
- Maschere
Software
Opzioni di Assistenza & Supporto
- Piano di manutenzione preventiva di base
- Piano di manutenzione preventiva Plus
Film per il confezionamento
- Monostrato
- Multistrato
- Film con coatings
- Carta patinata/cartone
Pellicole speciali
- Bende
- Gel/lozioni
- Retro fogli solari
- traspirante per pannolini
- Membrana di separazione della batteria
Imballaggi chiusi
- Confezioni alimentari comuni
- Confezioni medicali
- Bottiglie/sistemi di chiusura
Incapsulamento
- Pannelli solari
- Finestre
- Dispositivi OLED
- Altre applicazioni elettriche
Blister
Sigilli
Conformità a test standard
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
GB/T 31355-2014
Metodo di prova standard per velocità di trasmissione del vapore acqueo attraverso film plastici e foglie utilizzando un sensore ad infrarossi modulato
Riepilogo del metodo di prova
Una camera asciutta è separata da una camera umida a temperatura e umidità note dal materiale barriera da testare. La camera asciutta e la camera umida costituiscono una cella di diffusione in cui viene sigillato il campione da testare. Il vapore acqueo che si diffonde attraverso il materiale si mescola con il gas nella camera asciutta e viene trasportato verso un sensore a infrarossi modulato in pressione.
Questo sensore misura la frazione di energia infrarossa assorbita dal vapore acqueo e produce un segnale elettrico, la cui ampiezza è proporzionale alla concentrazione di vapore acqueo.
L'ampiezza del segnale elettrico prodotto dal campione testato viene quindi confrontata con il segnale prodotto dalla misurazione di un film di calibrazione di velocità di trasmissione del vapore acqueo nota.
Queste informazioni vengono quindi utilizzate per calcolare la velocità con cui l'umidità viene trasmessa attraverso il materiale testato.
