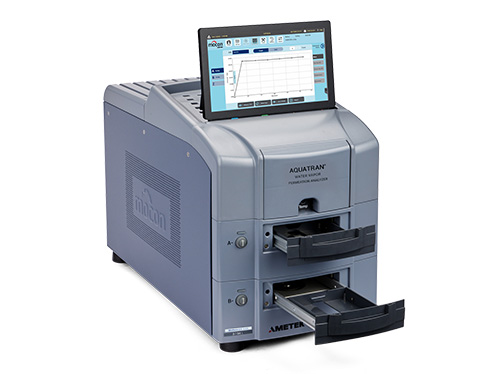

Gli analizzatori ad alta tecnologia AQUATRAN 3/34 possono testare la velocità di trasmissione del vapore acqueo (WVTR) sia su film e confezioni ad alta o bassa barriera. Sono dotati di 2 celle indipendenti con cartucce di test orizzontali intercambiabili, che consentono di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di campione.
Massima precisione
- Il sensore ad infrarossi modulato brevettato di MOCON è l'unico sistema di sensori modulati sul mercato, che soddisfa l’ASTM F1249
- Livelli di rilevamento bassi fino a 0,005 g/(m2 × giorno)
- I controlli di temperatura, flusso e umidità relativa completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti
Miglior rendimento
- Il tempo di risposta del sensore più veloce del settore consente tempi di test complessivi più brevi
- Le cartucce di test rimovibili consentono una preparazione del campione facile e veloce
- Il metodo di prova automatizzato può avviare un test premendo semplicemente un pulsante
- La sigillatura perimetrale con flusso di gas TruSeal può eliminare la necessità di zero assoluto in molti test, abbreviando così i tempi complessivi di analisi
Gli analizzatori AQUATRAN 3/34 sono facili da usare e offrono i tempi di test più brevi disponibili sul mercato. Utilizza il sensore IR modulato a lunga durata brevettato di MOCON, che è la base per lo standard ASTM F1249.
MODELLI:
Questa famiglia di strumenti ad alta precisione dispone di 2 modelli, ciascuno con un diverso fattore di limiti di rivelazione inferiori.
- Modello H (medie barriere): l'intervallo di rilevamento più diffuso da 0,05 a 100 g/(m2 × giorno)
- Modello L (alte barriere) - è in grado di raggiungere un fattore 10 inferiore al Modello H fornendo una gamma da 0,005 a 100 g/(m2 × giorno)
Il limite di rilevazione superiore può essere esteso con l'uso della cartuccia di test per film ad area ridotta (fattore × 9) o con maschere di varie dimensioni..
La serie ha caratteristiche leader del settore come cartucce di prova orizzontali rimovibili e intercambiabili, interfaccia operatore touchscreen di facile utilizzo e test completamente automatizzati, che forniscono una maggiore produttività in laboratorio.
Da più di 25 anni, la serie di strumenti AQUATRAN di MOCON è considerata la più affidabile e duratura sul mercato. Da semplici barriere monostrato a complesse barriere multistrato, il AQUATRAN 3/34 è la scelta giusta per test WVTR affidabili.
Cartucce rimovibili
- Facile preparazione del campione sul banco
- Caricamento più costante
- Un pulsante di rilascio e caricamento
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni di cartucce specializzate consentono di estendere la gamma di test senza maschere, testare con accuratezza migliorata le barriere cartacee e design personalizzati per confezioni o prodotti unici
TruSeal®
- Eliminare lo zero individuale
- Tempo di test ridotto (aumento della produttività)
- Risultati più ripetibili
Funzionalità di controllo automatizzato
- Controllo di flusso, temperatura e umidità relativa
- Sviluppo del processo di test e raccomandazioni
- Sequenza di test programmabile
- Stampa ed esportazione del report di test
- Protezione del sensore
Interfaccia touchscreen
- Il funzionamento automatizzato intuitivo richiede meno formazione
- Gestione utenti multi-livello e sicurezza dei dati integrate
- Registro eventi e guida alla risoluzione dei problemi
- Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensore IR modulato
- I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
- Maggiore durata del sensore rispetto ad altri sul mercato
- Risultati accurati e ripetibili
- Il sensore IR modulato più affidabile e pienamente conforme a ASTM F1249
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
- Esclusiva garanzia di 4 anni per il sensore ad IR modulato
Funzionalità: specifiche del modello
|
Unità
|
Modello 3/34 H
|
Modello 3/34 L
|
|
Intervalli di prova (50 cm2)
|
g/(m2 × giorno)
|
0.05 a 100
|
0.005 a 100
|
|
g/(100 in2 × giorno
|
0.003 a 6.45
|
0.0003 a 6.45
|
|
Intervalli di prova (5.6 cm2)
|
g/(m2 × giorno)
|
0.44 a 890
|
0.044 a 890
|
|
g/(100 in2 × giorno)
|
0.027 a 57.2
|
0.0027 a 57.2
|
| Intervalli di prova (5.0 cm2 masked) |
g/(m2 × giorno) |
0.5 a 1000 |
0.05 a 1000 |
| Gamma di prova - Pacchetto |
g/(pkg × giorno) |
0.00025 a 0.50 |
0.000025 a 0.50 |
| Risoluzione (50cm2) |
g/(m2 × giorno) |
0.0001 |
0.0001 |
|
Ripetibilità
|
g/(m2 × giorno)
|
0.05 or 2%*
|
0.005 or 2%*
|
|
Intervallo di controllo della temperatura
|
°C |
20 a 40 ± 0.2
|
10 a 40 ± 0.2
|
|
Intervallo di controllo dell'umidità (RH)
Cella a pellicola, gas di prova
|
% RH |
100% and 50% a 90% RH ± 3 RH
|
100% and 5% a 90% RH ± 3 RH
|
*qualunque sia maggiore
Capacità - Tutti i modelli
|
Serie AQUATRAN 3/34
|
Unità
|
|
Dimensioni film
|
4" × 4" Std, 2" × 2" opzionale
|
|
Spessore del film
|
Fino a 120 Mil
|
|
Area di test film
|
Cartuccia standard da 50 cm2
Cartuccia da 5,6 cm2 opzionale
|
Altre specifiche (tutti i modelli):
Specifiche fisiche
- 39,4 cm A x 30,4 cm L × 58,0 cm P (15,5" × 12" × 23")
- 95 libbre (43,1 kg)
Requisiti elettrici
- Tensione: 100 - 240 V CA 50/60 Hz
- Potenza massima assorbita: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Stoccaggio
|
10 °C - 30 °C
|
|
Umidità
|
Operazione
|
20% - 80% UR (senza condensa)
|
|
Stoccaggio
|
5% - 85% UR (senza condensa)
|
Requisiti per l'approvvigionamento di gas
|
Gas di trasporto
|
Composizione del gas
|
Azoto (99,7% N2 o migliore)
|
|
Gas test
|
Pressione di alimentazione, nominale
|
29 PSI, (2,0 bar), (200 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
- Porta Ethernet standard (100T)
- Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Norme di conformità
Tipo di apparecchiatura: Apparecchiature elettriche per misurazione, controllo e uso in laboratorio
Tipo di apparecchiatura: Analizzatore di permeazione
Applicazione delle direttive del consiglio:
- 2006/42/EU Direttiva Macchine
- 2014/30/EU Direttiva EMC
- 2011/65/EU Direttiva RoHS
Norma(e) a cui si dichiara la conformità:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Classe A irradiata e condotta
-Classe A irradiata e condotta
Cartucce e opzioni
- Cartuccia ad area ridotta
- Cartuccia edge effect
- Adattatore per imballaggi chiusi
Materiali di consumo
- Pellicole Cert 1-4 e set
- Maschere
Software
Opzioni di Assistenza & Supporto
- Documentazione e convalida IQ/OQ
- Piano di manutenzione preventiva di base
- Piano di manutenzione preventiva Plus
Film per il confezionamento
- Monostrato
- Multistrato
- Film con coatings
- Carta patinata/cartone
Pellicole speciali
- Bende
- Gel/lozioni
- Retro fogli solari
- traspirante per pannolini
- Membrana di separazione della batteria
Imballaggi chiusi
- Confezioni alimentari comuni
- Confezioni medicali
- Bottiglie/sistemi di chiusura
Incapsulamento
- Pannelli solari
- Finestre
- Dispositivi OLED
- Altre applicazioni elettriche
Blister
Sigilli
Conformità a test standard
ASTM F1249
TAPPI T557
JIS K7129
ISO 15106-2
GB/T 26253-2010
GB/T 31355-2014
Metodo di prova standard per velocità di trasmissione del vapore acqueo attraverso film plastici e foglie utilizzando un sensore ad infrarossi modulato
Riepilogo del metodo di prova
Una camera asciutta è separata da una camera umida a temperatura e umidità note dal materiale barriera da testare. La camera asciutta e la camera umida costituiscono una cella di diffusione in cui viene sigillato il campione da testare. Il vapore acqueo che si diffonde attraverso il materiale si mescola con il gas nella camera asciutta e viene trasportato verso un sensore a infrarossi modulato in pressione.
Questo sensore misura la frazione di energia infrarossa assorbita dal vapore acqueo e produce un segnale elettrico, la cui ampiezza è proporzionale alla concentrazione di vapore acqueo.
L'ampiezza del segnale elettrico prodotto dal campione testato viene quindi confrontata con il segnale prodotto dalla misurazione di un film di calibrazione di velocità di trasmissione del vapore acqueo nota.
Queste informazioni vengono quindi utilizzate per calcolare la velocità con cui l'umidità viene trasmessa attraverso il materiale testato.
