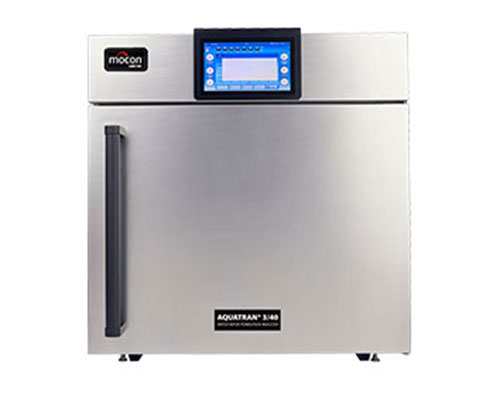

AQUATRAN 3/40 WVTR è l'evoluzione dei test degli imballaggi finiti per la misura della velocità di trasmissione del vapore (Water Vapor Transmission Rate, WVTR).Questo analizzatore avanzato integra il collaudato sistema di analisi WVTR di MOCON con una camera ambientale di precisione per migliorare i test delle confezioni in termini di precisione, ripetibilità e facilità d'uso.Con le funzioni speciali progettate per il test della confezione, si riduce notevolmente il tempo di test complessivo, mentre i nuovi design delle cartucce di test della confezione offrono una semplice preparazione del campione e una migliore ripetibilità dei risultati dei test.Sono dotati di 4 celle indipendenti con cartucce di prova modificabili, che consentono di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di confezioni, molte senza l'uso di resina epossidica.
Massima precisione dei test degli imballaggi
Il sensore ad infrarossi modulato brevettato di MOCON è l'unico sul mercato a soddisfare la norma ASTM F1249
Bassi livelli di rilevamento fino a 0,000025 g/(imb. x giorno)
I controlli di temperatura, flusso e umidità relativa completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti
Facilità d'uso
Le cartucce di prova rimovibili consentono un rapido scambio di campioni con il semplice tocco di 1 pulsante Diverse opzioni di cartucce progettate per rendere semplice, accurato e ripetibile il montaggio e il collaudo di un'ampia varietà di tipi di confezioni La capacità di flussaggio e condizionamento automatici avanzati per le confezioni riduce il tempo di test complessivo L'interfaccia touchscreen consente il controllo completo e il monitoraggio di tutte le variabili di test durante il processo di analisi
Gli analizzatori di imballaggi PERMATRAN-W 3/40 consentono di testare la velocità di trasmissione del vapore acqueo (WVTR) su film e imballaggi ad alta o bassa barriera. Il prodotto utilizza il sensore IR modulato a lunga durata brevettato di MOCON, la base per lo standard ASTM F1249 . Le 4 celle di prova indipendenti consentono di eseguire diversi test in parallelo in condizioni ambientali controllate con precisione da 10 a 50 gradi Celsius e un intervallo di umidità nella camera dal 30 al 90%.
È disponibile una varietà di cartucce per testare facilmente e accuratamente vassoi, bottiglie, contenitori flessibili, buste, tazze, cialde, tappi, chiusure, cartoni, pellicole e praticamente qualsiasi altro tipo di campione. Sono inoltre disponibili cartucce progettate su misura per semplificare la preparazione del campione e migliorare la ripetibilità dei test.
Per oltre 25 anni, la serie di strumenti per il vapore acqueo di MOCON è la più affidabile e duratura sul mercato. La serie AQUATRAN 3/40 è l'opzione più recente per migliorare i test dell'intero imballaggio, consentendo a proprietari dei marchi e fornitori di servizi di imballaggio di testare in modo affidabile la durata di conservazione degli imballaggi finiti. È il perfetto complemento di qualsiasi laboratorio di analisi che esegua spesso test degli imballaggi.
Varietà di cartucce per test su confezioni e film
Facile preparazione dei campioni sul banco, molti senza resina epossidica
Un pulsante di rilascio e caricamento rapidi
Le piastre di montaggio monouso semplificano il montaggio della confezione
Le cartucce specializzate opzionali consentono di risparmiare tempo e migliorare la ripetibilità dei test
Funzionalità di controllo automatizzato
Controllo di flusso, temperatura e umidità relativa
Sviluppo del processo di test e indicazioni
Sequenza di test programmabile
Stampa ed esportazione del report del test Protezione del sensore
Interfaccia touch screen
Funzionamento automatizzato e intuitivo che richiede una formazione ridotta
Gestione utenti multi-livello e sicurezza dei dati integrate
Registro eventi e guida alla risoluzione dei problemi
Risparmio di spazio in laboratorio eliminando la necessità di un PC
Sensore IR modulato
I brevi tempi dell'esame riducono la durata complessiva del test per aumentare la produttività
Maggiore durata del sensore rispetto ad altri sul mercato
Risultati precisi e ripetibili
Il sensore IR modulato più affidabile e pienamente conforme a ASTM F1249
Funzionalità avanzate dei test su confezioni
Flusso rapido automatico alle impostazioni desiderate
Modalità di condizionamento automatico ad alto flusso
TruSeal®
Eliminazione dello zero individuale
Tempo di test ridotto (aumento della produttività)
Risultati più ripetibili
Consente il montaggio delle cartucce senza attrezzi
Garanzia
Garanzia completa al 100% su parti e lavorazione per 12 mesi
Esclusiva garanzia di 4 anni per il sensore ad IR modulato
Funzionalità specifiche del modello
Unità
3/40 L
Intervalli di misura
g/(m 2 x giorno)
Da 0,005 a 100
g/(conf x giorno)
Da 0,000025 a 0,5
Risoluzione
g/(conf x giorno)
0.000001
Ripetibilità
g/(m 2 x giorno)
0,005 o 2%*
*qualunque sia maggiore
Capacità - Tutti i modelli
Serie OX-TRAN 2/40
Unità
Intervallo di temperatura di test
10 °C - 50 °C ± 0,2 °C
Range UR
30 - 90% ± 5%
Dimensioni della camera
25.5"L x 17"P x 12"A
Altre specifiche:
Requisiti fisici
88,9 cm A x 83,8 cm L x 75,6 cm P (35,5" x 33,0" x 29,75")
225 libbre (102 kg)
Requisiti elettrici
Tensione: 100 - 240 V CA 50/60 Hz
Potenza massima assorbita: 500 VA
Requisiti di laboratorio
Temperatura
Funzionamento
22 °C ± 2 °C
Conservazione
Da 10 a 30 °C
Umidità
Funzionamento
Dal 10% al 60% di UR (senza condensa)
Conservazione
Dal 5 all' 85% di UR (senza condensa)
Requisiti per l'approvvigionamento di gas
Gas di trasporto
Composizione del gas
Azoto (99,7% o superiore)
Pressione di alimentazione, nominale
25 PSI, (1,72 bar), (172 kPa)
Gas del test
Composizione del gas
Aria compressa secca (ISO 8753-1:2010[1:3:1])
Pressione di alimentazione, nominale
85 PSI, (5,86 bar), (586 kPa)
Connettività
Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
Porta Ethernet standard (100T)
Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Conformità agli standard
Questo prodotto è certificato UL e CSA utilizzando il marchio ETL di Intertek Group plc. e vanta la conformità CE.
Conforme ai seguenti standard di sicurezza riconosciuti a livello internazionale.
IEC 61010-1:2010 terza edizione
UL 61010-1:2012 terza edizione
CAN/CSA-C22.2 n. 61010-1:2012 terza edizione
Conforme ai seguenti standard CEM riconosciuti a livello internazionale.
EN 61326-1:2013
EN 61000-3-2:2006, A1:2009, A2:2009
EN 61000-3-3:2013
Conforme alla Direttiva UE 2011/65/conformità RoHS UE.
Cartucce e opzioni
Cartuccia per test confezione da 80 cm2 Cartuccia per test vassoio verticale grande Cartuccia per test buste flessibili Cartuccia per test film da 50 cm2 Cartuccia adattatore confezione Rack di condizionamento all'interno della camera Cartucce per test personalizzate
Materiali di consumo
Pellicole Cert 1-4 e set
Piastre in alluminio monouso per il montaggio sull'imballaggio
Software
Opzioni di assistenza e supporto
Documentazione e convalida IQ/OQ
Piano di manutenzione preventiva di base
Piano di manutenzione preventiva Plus
Film di imballaggi
Monostrato
Multistrato
Film rivestiti
Carta patinata/cartone
Imballaggi chiusi
Confezioni alimentari comuni
Confezioni medicali
Bottiglie/sistemi di chiusura
Conformità alle norme dei test
ASTM F1249
TAPPI T557
Metodologia del test
Secondo la norma ASTM F1249
Metodo di prova standard per velocità di trasmissione del vapore acqueo attraverso film plastici e foglie utilizzando un sensore ad infrarossi modulato
Riepilogo del metodo di prova
