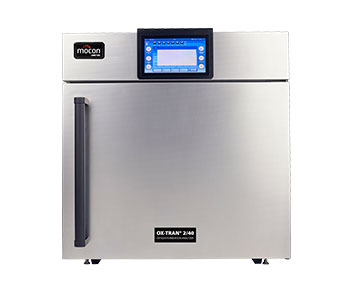

La serie OX-TRAN 2/40 è l'evoluzione successiva nei test dell'intero pacchetto per la velocità di trasmissione dell'ossigeno (OTR). Questi analizzatori avanzati integrano il collaudato sistema di analisi OTR di MOCON con una camera ambientale di precisione per migliorare i test delle confezioni in termini di precisione, ripetibilità e facilità d'uso. Con le funzioni speciali progettate per il test della confezione, si riduce notevolmente il tempo di test complessivo, mentre i nuovi design delle cartucce di test della confezione offrono una semplice preparazione del campione e una migliore ripetibilità dei risultati dei test. Sono dotati di 4 celle indipendenti con cartucce di prova modificabili, che consentono di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di confezioni, molte senza l'uso di resina epossidica.
Test di confezioni ad alta precisione
Il sensore Coulox± brevettato è l'unico sensore coulometrico assoluto sul mercato, che non richiede mai la calibrazione
Basso limite di rilevamento fino a 25*10-7 cc /(confezione*giorno) (modello 10X)
I controlli di temperatura, flusso e umidità relativa completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti
Facilità d'uso
Le cartucce di prova rimovibili consentono un rapido scambio di campioni con il semplice tocco di 1 pulsante
Diverse opzioni di cartucce progettate per rendere semplice, accurato e ripetibile il montaggio e il collaudo di un'ampia varietà di tipi di confezioni
La capacità di flussaggio e condizionamento automatici avanzati per le confezioni riduce il tempo di test complessivo
L'interfaccia touchscreen consente il controllo completo e il monitoraggio di tutte le variabili di test durante il processo di analisi
Gli analizzatori della serie Ox-Tran 2/40 per i test su confezioni possono testare la velocità di trasmissione dell'ossigeno (OTR) su film e confezioni da basse ad alte barriere.
La serie utilizza il sensore coulometrico assoluto (intrinseco) Coulox brevettato da MOCON, che non richiede calibrazione e costituisce la base per lo standard ASTM D3985. Le 4 celle di prova indipendenti possono eseguire diversi test in parallelo in condizioni ambientali controllate con precisione da 10 a 50 gradi C e un intervallo di umidità nella camera da secco a 90%.
È disponibile una varietà di cartucce per testare facilmente e accuratamente vassoi, bottiglie, contenitori flessibili, buste, tazze, cialde, tappi, chiusure, cartoni, pellicole e praticamente qualsiasi altro tipo di campione. Sono inoltre disponibili cartucce progettate su misura per semplificare la preparazione del campione e migliorare la ripetibilità dei test.
MODELLI:
Questa famiglia versatile di strumenti ad alta precisione ha 2 modelli ciascuno con un diverso fattore di limiti di rilevazione inferiori.
Modello H (barriere comuni): l'intervallo di rilevamento da 0,00025 a 1 cc/confezione*giorno
Modello L (alte barriere) - è in grado di raggiungere un fattore 10 inferiore al Modello H fornendo una gamma da 0,000025 a 1 cc/confezione * giorno
Per più di 25 anni, la serie di strumenti OX-TRAN di MOCON è stata la più affidabile e duratura sul mercato. La serie OX-TRAN 2/40 è la più recente opzione disponibile che migliora i test dell'intera confezione, consentendo ai proprietari dei marchi e ai fornitori di servizi di confezionamento la possibilità di testare in modo affidabile la durata di conservazione delle confezioni finite. È il complemento perfetto per qualsiasi laboratorio di analisi che esegue spesso test
Varietà di cartucce per test su confezioni e film
Facile preparazione dei campioni sul banco, molti senza resina epossidica
Un pulsante di rilascio e caricamento rapidi
Le piastre di montaggio monouso semplificano il montaggio della confezione
Le opzioni di cartucce specializzate fanno risparmiare tempo e migliorano la ripetibilità dei test
Funzionalità di controllo automatizzato
Controllo di flusso, temperatura e umidità relativa
Sviluppo del processo di test e raccomandazioni
Sequenza di test programmabile
Stampa ed esportazione del report di test
Protezione del sensore
Interfaccia touchscreen
Il funzionamento automatizzato intuitivo richiede meno formazione
Gestione utenti multi-livello e sicurezza dei dati integrate
Registro eventi e guida alla risoluzione dei problemi
Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensore Coulox®
I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
Nessuna calibrazione del sensore richiesta
Maggiore durata del sensore rispetto ad altri sul mercato
Risultati più accurati e ripetibili rispetto ai sensori che richiedono la calibrazione
Il sensore è pienamente conforme a ASTM D3985
Funzionalità avanzate dei test su confezioni
Flusso rapido automatico alle impostazioni desiderate
Modalità di condizionamento automatico ad alto flusso
Il controllo rapido verifica che la confezione sia montata correttamente prima dell'inizio del test
TruSeal®
Eliminare lo zero individuale
Tempo di test ridotto (aumento della produttività)
Risultati più ripetibili
Consente il montaggio delle cartucce senza attrezzi
Garanzia
Garanzia completa al 100% su parti e lavorazione per 12 mesi
Esclusiva garanzia di 4 anni per il sensore Coulox
Funzionalità - Specifiche del modello
Unità
Modello L
Modello H
Intervalli di misura2
cc/(m2 x giorno)
0,005 - 200
0,05 - 200
cc/(100 in2 x giorno)
0,0003 - 12,9
0,003 - 12,9
cc/(conf x giorno)
0,000025 - 1,0
0,00025 - 1,0
Intervalli di misura compensati al 100% di O2
cc/(m2 x giorno)
0,025 - 1000
0,25 - 1000
cc/(100 in2 x giorno)
0,0015 - 64,5
0,015 - 64,5
cc/(conf x giorno)
0,000125 - 5,0
0,00125 - 5,0
Risoluzione
cc/(m2 x giorno)
0,002
0,02
Ripetibilità
cc/(m2 x giorno)
0,002 o 1%*
0,02 o 1%*
*qualunque sia maggiore
Capacità - Tutti i modelli
Serie Ox-Tran 2/40
Unità
Intervallo di temperatura di test
10 °C - 50 °C ± 0,2 °C
Range UR
5 - 90% ± 4%
Intervallo di UR carrier
0 - 90% ± 4%
Dimensioni della camera
25.5"L x 17"P x 12"A
Altre specifiche: Specifiche fisiche
86,9 cm A x 83,8 cm L x 58,9 cm P (34,2" x 33,0" x 23,2") 225 libbre (102 kg)
Requisiti elettrici
Tensione: 100 - 240 V CA 50/60 Hz
Potenza massima assorbita: 500 VA
Requisiti di laboratorio
Temperatura
Operazione
22 °C ± 2 °C
Stoccaggio
10 °C - 30 °C
Umidità
Operazione
10% - 60% UR (senza condensa)
Stoccaggio
5% - 85% UR (senza condensa)
Requisiti per l'approvvigionamento di gas
Gas di trasporto
Composizione del gas
Miscela azoto/idrogeno (98%/2%)
Pressione di alimentazione, nominale
25 PSI, (1,72 bar), (172 kPa)
Gas test
Composizione del gas
Aria compressa secca (ISO 8753-1:2010[1:3:1] )
Pressione di alimentazione, nominale
85 PSI, (5,86 bar), (586 kPa)
Connettività
Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
Porta Ethernet standard (100T)
Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Conforme agli standard Questo prodotto è elencato UL e CSA utilizzando il marchio ETL di Intertek Group plc. ed è certificato conforme a CE.
Conforme ai seguenti standard di sicurezza riconosciuti a livello internazionale.
IEC 61010-1:2010 Terza edizione
UL 61010-1:2012 Terza edizione
CAN/CSA-C22.2 No. 61010-1:2012 Terza edizione
Conforme ai seguenti standard CEM riconosciuti a livello internazionale.
EN 61326-1:2013
EN 61000-3-2:2006, A1:2009, A2:2009
EN 61000-3-3:2013
Conforme alla Direttiva UE 2011/65/Conformità RoHS UE.
Cartucce e opzioni
Cartuccia per test confezione da 80 cm2
Cartuccia per test vassoio verticale grande
Cartuccia per test buste flessibili
Cartuccia per test film da 50 cm2
Cartuccia adattatore confezione
Rack di condizionamento all'interno della camera
Cartucce per test personalizzate
Materiali di consumo
Film Cert 1-4 e set Piastre per montaggio in confezione singola
Software
21 CFR Parte 11 Sicurezza degli utenti e dei dati
Software di visualizzazione remota da un PC - PermNet Lite
Opzioni di Assistenza & Supporto
Documentazione e convalida IQ/OQ
Piano di manutenzione preventiva di base
Piano di manutenzione preventiva Plus
Film per il confezionamento
Monostrato
Multistrato
Film con coatings
Carta patinata/cartone
Imballaggi chiusi
Confezioni alimentari comuni
Confezioni medicali
Bottiglie/sistemi di chiusura
Conformità a test standard
ASTM D3985
Metodologia del test
Secondo ASTM D3985
Metodo di prova standard per velocità di trasmissione dell’ossigeno attraverso film plastici e foglie utilizzando vari sensori
Il campione di prova è installato come una semi-barriera tra due camere a pressione atmosferica ambiente. Lentamente, una camera viene flussata con azoto e l'altra camera con ossigeno. L'ossigeno penetra attraverso il materiale da testare nel gas di trasporto, azoto, viene trasportato al rivelatore coulometrico dove produce una corrente elettrica, la cui entità è proporzionale alla quantità di ossigeno che fluisce nel rilevatore per unità di tempo.
