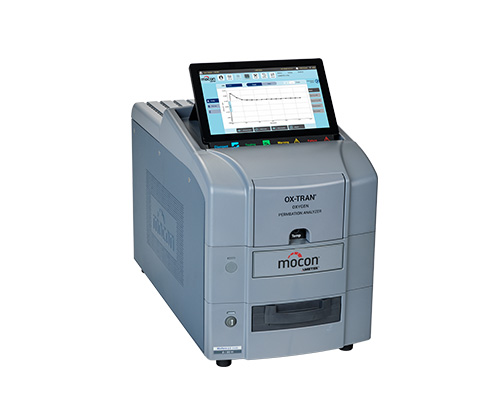

La serie OX-TRAN 2/22 di analizzatori a 1 cella ad alte prestazioni è in grado di testare la velocità di trasmissione dell'ossigeno (OTR) sia su film che su confezioni con barriere di livello da basso a moderato. Questi analizzatori a basso costo per confezioni e film sono facili da usare e offrono i tempi di test più brevi disponibili sul mercato. Sono dotati di 1 cartuccia di test orizzontale intercambiabile che consente di testare in modo semplice e accurato un'ampia varietà di dimensioni e tipi di campioni.
Massima precisione
- Il sensore COULOX® brevettato è l'unico sensore coulometrico assoluto sul mercato, che non richiede mai calibrazione
- Bassi livelli di rilevamento disponibili fino a 0,05 cc/(m2 × giorno) (modello H)
- I controlli completamente automatizzati di temperatura, flusso e umidità relativa semplificano i test e forniscono una ripetibilità senza pari
Facile da usare
- Il tempo di risposta del sensore più rapido consente tempi di test complessivi più brevi
- La cartuccia di test rimovibile consente una facile preparazione del campione sul banco
- Il metodo di test automatizzato può avviare un test con la semplice pressione di un pulsante
- TruSeal® sigillatura perimetrale con flusso di gas livelli di fondo ridotti per risultati dei test più accurati
La serie 2/22 utilizza il sensore coulometrico assoluto (intrinseco) COULOX brevettato MOCON che non richiede calibrazione ed è la base per lo standard ASTM
D3985. È l'unica famiglia di strumenti che ha dimostrato di soddisfare i requisiti di precisione e bias attraverso test indipendenti e di terze parti.
MODELLI:
Questa famiglia di strumenti ad alta precisione comprende 2 modelli con un diverso limite di rilevamento inferiore.
- Modello A (barriere basse): in grado di testare le barriere comuni fornendo un intervallo da 0,1 a 200 cc/(m2 × giorno)
- Modello H (barriere moderate): l'intervallo di rilevamento più popolare da 0,05 a 200 cc/(m2 × giorno)
Il loro limite di rilevamento superiore di 200 cc/(m
2 × giorno) può essere esteso con l'uso del target
cartucce per test su pellicola ad area ridotta, ossigeno atmosferico al posto del normale 100% O
2 (fattore 4,8) o mascheramento di varie dimensioni. La serie presenta caratteristiche leader del settore, quali cartucce di test orizzontali rimovibili e intercambiabili, un'interfaccia operatore touchscreen di facile utilizzo e test completamente automatizzati che forniscono una maggiore produttività in laboratorio.
Da oltre 25 anni, la serie di strumenti OX-TRAN di MOCON è la più affidabile e la più duratura sul mercato. Dalle semplici barriere a strato singolo alle complesse barriere multistrato, la serie OX-TRAN 2/22 è la scelta giusta.
Cartucce rimovibili
- Preparazione semplice dei campioni sul banco
- Rilascio e caricamento con un solo pulsante
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni della cartuccia intercambiabile estendono la portata e la flessibilità dell'analizzatore senza strumenti mantenendo i risultati arcuati
- Le opzioni delle cartucce includono: area ridotta per estendere l'intervallo di test senza maschere, test di precisione migliorati delle barriere basate su carta, adattatori per test remoti di pacchetti o condizioni estreme e design personalizzati per requisiti di test unici.
TruSeal®
- Il flusso di gas della guarnizione di montaggio del campione protegge l'integrità della camera
- Abbassa il livello di background riducendo la necessità di eseguire lo zero individuale
- Il tempo di test ridotto aumenta la produttività
- Risultati più ripetibili
Funzioni di controllo
- Flusso, temperatura e controllo completamente automatizzati Controllo dell'umidità relativa durante i test
- Sviluppo e raccomandazioni di metodi di test automatici
- Sequenziamento multi-test programmabile
- Stampa ed esportazione del rapporto di prova finale
- Protezione del sensore integrata
Interfaccia touchscreen
- Il funzionamento automatizzato e intuitivo richiede meno formazione
- Gestione utenti multilivello integrata e sicurezza dei dati
- Registro eventi e informazioni guida alla risoluzione dei problemi
- Risparmia spazio prezioso in laboratorio eliminando la necessità del PC
Sensore COULOX®
- I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
- Non è richiesta la calibrazione del sensore
- Durata del sensore più lunga rispetto ad altri sul mercato
- Risultati più accurati e ripetibili rispetto ai sensori che richiedono calibrazione
- Il sensore coulometrico intrinseco è pienamente conforme a ASTM D3985
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
- Garanzia esclusiva di 4 anni sul sensore COULOX
Funzionalità: specifiche del modello:
|
|
Unità
|
Modello H
|
Modello A
|
|
Intervalli di prova (50 cm2)
|
cc/(m2 × giorno)
|
0.05 A 200
|
0.1 A 200
|
|
cc/(100 in2 × giorno)
|
0.003 A 12.9
|
0.006 A 12.9
|
|
Intervalli di prova (5.6 cm2)
|
cc/(m2 × giorno)
|
0.44 A 1770
|
0.88 A 1770
|
|
cc/(100 in2 × giorno)
|
0.027 A 114.0
|
0.054 A 114.0
|
| Intervalli di prova (5.0 cm2 mascherata) |
cc/(m2 × giorno) |
0.5 A 2000 |
1.0 A 2000 |
|
Gamma di prova - Pacchetto
|
cc/(pkg × giorno)
|
0.00025 A 1.0
|
0.0005 A 1.0
|
| Risoluzione(50 cm2) |
cc/(m2 × giorno) |
0.0001 |
0.0001 |
|
Ripetibilità
|
cc/(m2 × giorno)
|
0.02 O 1%*
|
0.02 O 1%*
|
*qualunque sia maggiore
Funzionalità: tutti i modelli
|
Serie OX-TRAN 2/22
|
Unità
|
|
Testare l'intervallo di temperatura
|
20-40 °C +/- 0.2 °C
|
|
Intervallo di prova con umidità relativa controllata, gas di prova
|
0%, 30-90% +/- 3%
|
|
Intervallo di test con umidità relativa controllata, gas di trasporto
|
0%, 30-90% +/- 3%
|
|
Dimensioni della pellicola
|
4” x 4” Std, 2”x2” opzionale
|
|
Spessore della pellicola
|
Up A 120 Mil
|
|
Area prove cinematografiche
|
50 cm2 std., opzione A 5.6 cm2
|
Altre specifiche (tutti i modelli):
Specifiche fisiche
- 15.5” H x 12” W x 23” D (39.4 cm x 30.4 cm x 58.0 cm)
- 95 Lbs. (43.1 kg)
Requisiti elettrici
- Voltaggio: 100 - 240 VCA 50/60 Hz
- Assorbimento energetico massimo: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Magazzinaggio
|
10 °C A 30 °C
|
|
Umidità
|
Operazione
|
20% A 80% RH (senza condensa)
|
|
Magazzinaggio
|
5% A 85% RH (senza condensa)
|
Requisiti di fornitura di gas
|
Gas vettore
|
Composizione del gas
|
Miscela di azoto/idrogeno (98%/2%)
|
|
Pressione di alimentazione, nominale
|
25 PSI, (1.72 Bar), (172 kPa)
|
|
Prova del gas
|
Composizione del gas
|
Ossigeno al 100% (purezza 99,9%)
|
|
Pressione di alimentazione, nominale
|
25 PSI, (1.72 Bar), (172 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software PERM-NET Lite opzionale)
- Porta Ethernet standard (100T)
- Doppie porte USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Norme di conformità
Tipo di apparecchiatura: Apparecchiature elettriche per misurazione, controllo e uso in laboratorio
Tipo di apparecchiatura: Analizzatore di permeazione
Applicazione delle direttive del consiglio:
- 2006/42/EU Direttiva Macchine
- 2014/30/EU Direttiva EMC
- 2011/65/EU Direttiva RoHS
Norma(e) a cui si dichiara la conformità:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Classe A irradiata e condotta
-Classe A irradiata e condotta
Cartucce & Opzioni
- Cartuccia ad area ridotta
- Cartuccia effetto bordo
- Cartuccia per lenti a contatto
- Cartucce di prova progettate su misura
- Adattatore per test del pacchetto
Consumabili
- Film certificati 1-3 e amp; impostare
- Maschere
Software
Servizio e Opzioni di supporto
- Piano di manutenzione preventiva di base
- Inoltre piano di manutenzione preventiva
Pellicole per imballaggio
- Monostrato
- Multistrato
- Pellicole patinate
- Carta/cartone patinato
Testare la conformità agli standard
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-2
DIN 53380-3
GB/T19789-2005
GB/T31354-2014
Metodo di prova standard per la velocità di trasmissione del gas ossigeno attraverso pellicole e fogli di plastica utilizzando un sensore coulometrico
Il provino è montato come semi-barriera tra due camere a pressione atmosferica ambiente. Una camera viene spurgata lentamente da un flusso di azoto e l'altra camera contiene ossigeno. Quando l'ossigeno permea attraverso la pellicola nel gas vettore azoto, viene trasportato al rilevatore coulometrico dove produce una corrente elettrica, la cui intensità è proporzionale alla quantità di ossigeno che fluisce nel rilevatore per unità di tempo.
