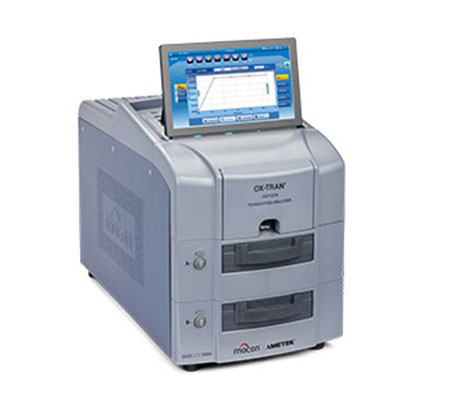

Gli analizzatori della serie OX-TRAN 2/12 possono testare la velocità di trasmissione dell'ossigeno (OTR) su pellicole con barriere da basse ad alte. Questi analizzatori rappresentano un'opzione a costo contenuto per un'analisi OTR affidabile. Sono dotati di 2 celle indipendenti con cartucce di test orizzontali intercambiabili, che consentono di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di campione.
Risultati affidabili
- Affidabile sensore di ossigeno MOCON per risultati accurati e ripetibili
- Livelli di rilevamento disponibili fino a 0,05 cc/(m2*giorno)
- I controlli di temperatura, flusso e umidità relativa completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti (assenza di controllo umidità relativa sul modello T)
- Il metodo di prova automatizzato può avviare un test premendo semplicemente un pulsante
Versatilità
- Le cartucce di prova rimovibili sono intercambiabili con vari design che consentono di testare diversi tipi di barriere
- La sigillatura perimetrale con flusso di gas TruSeal può eliminare la necessità di zero individuale in molti test, abbreviando così i tempi complessivi dei test
- Il touchscreen grafico completo è facile e intuitivo da usare, con poca formazione
MODELLI:
Questa famiglia di strumenti ad ampia gamma dispone di 2 modelli con diversi intervalli di rilevamento adatti per queste applicazioni.
- Modello R (da alte a basse barriere) - è l'analizzatore MOCON di OTR con la più ampia gamma di intervallo di misurazione da 0,05 a 28.800 cc/(m2*giorno) (fino a 255.300 cc/(m2*giorno) con cartuccia ad area ridotta).
- Modello T (materiali ad alta trasmissione) - progettato per barriere traspiranti in una gamma oltre a quella degli strumenti tradizionali OTR da 200 a 65.000 cc/(m2*giorno) (fino a 576.200 cc/(m2*giorno) con cartuccia ad area ridotta)
I loro limiti di rilevamento superiori su qualsiasi modello possono essere estesi con l'uso della cartuccia di prova ad area ridotta (fattore x9) o utilizzando dell'ossigeno atmosferico al posto del O2 al 100% (fattore di 4,8) o con l’uso di maschere di varie dimensioni.
La serie ha caratteristiche leader del settore come cartucce di prova orizzontali rimovibili e intercambiabili, interfaccia operatore touchscreen di facile utilizzo e test completamente automatizzati, che forniscono una maggiore produttività in laboratorio.
Per più di 25 anni, la serie di strumenti OX-TRAN di MOCON è stata la più affidabile e duratura sul mercato. Per un'ampia gamma di intervallo di misurazione o per materiali ad elevata trasmissione, la serie OX-TRAN 2/12 è un'ottima scelta che offre test OTR flessibili e affidabili.
Cartucce rimovibili
- Facile preparazione del campione sul banco
- Un pulsante di rilascio e caricamento
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni delle cartucce intercambiabili estendono la gamma e la flessibilità dell'analizzatore senza accessori aggiuntivi, mantenendo i risultati attendibili
- Le opzioni delle cartucce includono: area ridotta per estendere la gamma di test senza maschere, test di precisione migliorati per barriere a base di carta patinata, adattatori per test remoti in condizioni estreme e design personalizzati per requisiti di test unici.
TruSeal®
- Il flusso di gas in corrispondenza delle aree di fissaggio del campione protegge l'integrità della camera
- Abbassa il livello di fondo riducendo la necessità di eseguire lo zero individuale
- Il tempo di test ridotto aumenta la produttività
- Risultati più ripetibili
Funzionalità di controllo automatizzato
- Controllo completamente automatizzato di flusso, temperatura e umidità relativa durante i test
- Sviluppo e raccomandazioni del metodo di test automatico
- Sequenza multi-test programmabile
- Stampa ed esportazione del report di test finale
- Protezione del sensore incorporata
Interfaccia touchscreen
- Il funzionamento automatizzato intuitivo richiede meno formazione
- Gestione utenti multi-livello e sicurezza dei dati integrate
- Registro eventi e guida alla risoluzione dei problemi
- Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensori accurati
- Il modello 2/12 R ha un sensore ad ampio raggio, che fornisce risultati affidabili e ripetibili
- Il modello 2/12 T ha un sensore Coulox di alta gamma unico per barriere ad alta trasmissione
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
Funzionalità - Specifiche del modello
|
|
Unità
|
Modello R
|
Modello T
|
|
Intervalli di misura (50 cm^2 @ 100%O2)
|
cc/(m2 x giorno)
|
0,05 - 28.800
|
200 - 65.000
|
|
cc/(100 in2 x giorno)
|
0,003 - 1858
|
12,9 - 4200
|
|
cc/(conf x giorno)
|
0,00025 - 144
|
1,0 - 323
|
|
Intervalli di misura (5,6 cm^2) @ 100%O2
|
cc/(m2 x giorno)
|
0,44 - 255.300
|
1770 - 576.200
|
|
cc/(100 in2 x giorno)
|
0,027 - 16.470
|
114 - 37.200
|
|
cc/(conf x giorno)
|
0,0022 - 1277
|
9 - 28.600
|
|
Risoluzione
|
cc/(m2 x giorno)
|
0.05
|
2.0
|
|
Ripetibilità
|
cc/(m2 x giorno)
|
0,05 o 1,5%*
|
25 o 1%*
|
|
Intervallo di temperatura di test
|
10° - 40 °C ± 0,2 °C
|
10° - 35°C ± 0,2 °C
|
|
Range UR
|
0 - 90% ± 3%
|
0 %
|
*qualunque sia maggiore
Capacità - Tutti i modelli
|
Serie OX-TRAN 2/12
|
Unità
|
|
Dimensioni film
|
4" x 4" Std, 2" x 2" opzionale
|
|
Spessore del film
|
Fino a 120 Mil
|
|
Area di test film
|
Cartuccia da 50 cm2 std,
Cartuccia da 5,6 cm2 opzionale
|
Altre specifiche (tutti i modelli):
Specifiche fisiche
- 39,4 cm A x 30,4 cm L x 58,0 cm P (15,5" x 12" x 23")
- 95 libbre (43,1 kg)
Requisiti elettrici
- Tensione: 100 - 240 V CA 50/60 Hz
- Potenza massima assorbita: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Stoccaggio
|
10 °C - 30 °C
|
|
Umidità
|
Operazione
|
20% - 80% UR (senza condensa)
|
|
Stoccaggio
|
5% - 85% UR (senza condensa)
|
Requisiti per l'approvvigionamento di gas
|
Gas di trasporto
|
Composizione del gas
|
Azoto 100%
|
|
Pressione di alimentazione, nominale
|
29 PSI, (2,0 bar), (200 kPa)
|
|
Gas test
|
Composizione del gas
|
Ossigeno 100% (purezza 99,9%)
|
|
Pressione di alimentazione, nominale
|
29 PSI, (2,0 bar), (200 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
- Porta Ethernet standard (100T)
- Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Conforme agli standard
Questo prodotto è elencato UL e CSA utilizzando il marchio ETL di Intertek Group plc. ed è certificato conforme a CE.
Conforme ai seguenti standard di sicurezza riconosciuti a livello internazionale.
- IEC 61010-1:2010 Terza edizione
- UL 61010-1:2012 Terza edizione
- CAN/CSA-C22.2 No. 61010-1:2012 Terza edizione
Conforme ai seguenti standard CEM riconosciuti a livello internazionale.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Conforme alla Direttiva UE 2011/65/Conformità RoHS UE.
Cartucce e opzioni
- Cartuccia ad area ridotta
- Cartuccia edge effect
- Cartucce di prova personalizzate
- Cartuccia per lenti a contatto
Materiali di consumo
- Film Cert 1-3 e set
- Film di riferimento per range maggiori
- Kit gas di calibrazione per 2/12T
- Maschere
Software
- Raccolta dati PermWare, gestione dati e dashboard stato dello strumento
- 21 CFR Parte 11 Sicurezza degli utenti e dei dati
- Software di visualizzazione remota da un PC - PermNet Lite
Opzioni di Assistenza & Supporto
- Documentazione e convalida IQ/OQ
- Piano di manutenzione preventiva di base
- Piano di manutenzione preventiva Plus
Film per il confezionamento
- Monostrato
- Multistrato
- Film con coatings
- Carta patinata/cartone
Pellicole speciali
- Gel/lozioni
- Lente a contatto
Conformità a test standard
ASTM F2622
ISO CD 15105-2
JIS K 7126-2
DIN 53380-3
Metodologia del test
Secondo
ASTM F2622
Metodo di prova standard per velocità di trasmissione dell’ossigeno attraverso pellicola plastica e
Foglie utilizzando vari sensori
La velocità di trasmissione dell'ossigeno viene determinata dopo che il campione si è equilibrato in un ambiente di prova controllato. Il controllo della velocità di flusso del gas di trasporto (per i rivelatori di concentrazione), dell'umidità relativa, della temperatura e della concentrazione di ossigeno nelle camere del gas di trasporto e del permeante (di prova) è fondamentale.
Il campione è installato come una semi-barriera sigillata tra due camere a pressione atmosferica ambiente. Un flusso di azoto flussa lentamente una camera, mentre l'altra contiene ossigeno. Quando l'ossigeno gassoso penetra attraverso la pellicola nel gas di trasporto, azoto, viene trasportato al rivelatore dove produce un segnale, che rappresenta la velocità di trasmissione dell'ossigeno.
