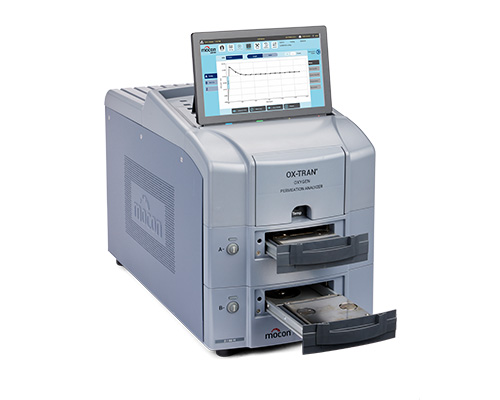

La serie OX-TRAN 2/22 di a 2 celle gli analizzatori ad alte prestazioni possono testare la velocità di trasmissione dell'ossigeno (OTR) sia su film che su confezioni con barriere di livello da basso a molto alto. Gli analizzatori di permeazione di ossigeno per confezioni e film sono facili da usare e offrono i tempi di test più brevi disponibili sul mercato. Sono dotati di 2 celle indipendenti con cartucce di test orizzontali intercambiabili che consentono di testare in modo semplice e accurato un'ampia varietà di dimensioni e tipi di campioni.
Massima precisione
- Il sensore COULOX® brevettato è l'unico sensore coulometrico assoluto sul mercato che non richiede mai calibrazione
- I livelli di rilevamento più bassi di qualsiasi strumento disponibile fino a 0,0005 cc/(m2 × giorno) (modello 10X)
- I controlli completamente automatizzati di temperatura, flusso e umidità relativa semplificano i test e forniscono una ripetibilità senza pari
Miglior rendimento
- Il tempo di risposta del sensore più veloce del settore consente tempi di test complessivi più brevi
- Le cartucce per test rimovibili consentono una preparazione del campione rapida e semplice
- Il metodo di test automatizzato può avviare un test con la semplice pressione di un pulsante
- La sigillatura perimetrale con flusso di gas
- TruSeal® può eliminare la necessità dello zero individuale in molti test, riducendo così i tempi complessivi del test
La serie 2/22 utilizza il sensore coulometrico assoluto (intrinseco) COULOX brevettato MOCON che non richiede calibrazione ed è la base per ASTM D3985. È l'unica famiglia di strumenti che ha dimostrato di soddisfare i requisiti di precisione e bias attraverso test indipendenti e di terze parti.
MODELLI:
Questa famiglia di strumenti ad alta precisione comprende 3 modelli, ciascuno con un diverso fattore di limiti di rilevamento inferiori:
- Modello H (barriere comuni): l'intervallo di rilevamento più popolare da 0,05 a 200 cc/(m2 × giorno)
- Modello L (barriere elevate) - è in grado di raggiungere un fattore 10 inferiore rispetto al modello H fornendo un intervallo da 0,005 a 200 cc/(m2 &volte ; giorno)
- Modello 10X (barriere ultra alte) - ha il livello di rilevamento più basso del settore, 100 volte inferiore rispetto al modello H, fornendo un intervallo compreso tra 0,0005 e 200 cc/(m2 × giorno).
Il limite di rilevamento superiore di 200 cc/(m2 × giorno) può essere esteso con qualsiasi modello utilizzando la cartuccia per test su pellicola ad area ridotta (fattore × 9), con ossigeno atmosferico in posizione del normale 100% O2 (fattore 4,8) o mascheramenti di varie dimensioni. La serie presenta caratteristiche leader del settore, quali cartucce di test orizzontali rimovibili e intercambiabili, un'interfaccia operatore touch screen facile da usare e test completamente automatizzati che forniscono una maggiore produttività in laboratorio.
Per oltre 25 anni, la serie di strumenti OX-TRAN di MOCON è stata la più affidabile e la più duratura sul mercato. Dalle semplici barriere monostrato alle complesse barriere multistrato, la serie OX-TRAN 2/22 è la scelta giusta.
Cartucce rimovibili
- Facile preparazione del campione sul banco
- Un pulsante di rilascio e caricamento
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni delle cartucce intercambiabili estendono la gamma e la flessibilità dell'analizzatore senza accessori aggiuntivi, mantenendo i risultati attendibili
- Le opzioni cartuccia includono: Area ridotta per l’estensione della gamma di test senza maschere, test di accuratezza migliorati di barriere a base di carta, adattatori per test a distanza di confezioni o condizioni estreme e design personalizzati per requisiti di test unici.
TruSeal®
- Il flusso di gas in corrispondenza delle aree di fissaggio del campione protegge l'integrità della camera
- Abbassa il livello di fondo riducendo la necessità di eseguire lo zero individuale
- Il tempo di test ridotto aumenta la produttività
- Risultati più ripetibili
Funzionalità di controllo automatizzato
- Controllo completamente automatizzato di flusso, temperatura e umidità relativa durante i test
- Sviluppo e raccomandazioni del metodo di test automatico
- Sequenza multi-test programmabile
- Stampa ed esportazione del report di test finale
- Protezione del sensore incorporata
Interfaccia touchscreen
- Il funzionamento automatizzato intuitivo richiede meno formazione
- Gestione utenti multi-livello e sicurezza dei dati integrate
- Registro eventi e guida alla risoluzione dei problemi
- Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensore COULOX®
- I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
- Nessuna calibrazione del sensore richiesta
- Maggiore durata del sensore rispetto ad altri sul mercato
- Risultati più accurati e ripetibili rispetto ai sensori che richiedono la calibrazione
- Il sensore coulometrico intrinseco è pienamente conforme a ASTM D3985
-
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
- Esclusiva garanzia di 4 anni per il sensore Coulox
Funzionalità: specifiche del modello
|
|
Unità
|
Modello 10x
|
Modello L
|
Modello H
|
|
Intervalli di prova
(50 cm2)
|
cc/(m2 × giorno)
|
0.0005 A 200
|
0.005 A 200
|
0.05 A 200
|
|
cc/(100 in2 × giorno)
|
0.00003 A 12.9
|
0.0003 A 12.9
|
0.003 A 12.9
|
|
Intervalli di prova (5.6 cm2)
|
cc/(m2 × giorno)
|
0.0044 A 1770
|
0.044 A 1770
|
0.44 A 1770
|
|
cc/(100 in2 × giorno)
|
0.00027 A 114.0
|
0.0027 A 114.0
|
0.027 A 114.0
|
| Intervalli di prova (5.0 cm2 mascherato) |
cc/(m2 x giorno) |
0.005 A 2000 |
0.05 A 2000 |
0.5 A 2000 |
|
Gamma di prova - Pacchetto
|
cc/(pkg × giorno)
|
0.0000025 A 1.0
|
0.000025 A 1.0
|
0.00025 A 1.0
|
| Risoluzione (50cm2) |
cc/(m2 × giorno) |
0.0001 |
0.0001 |
0.0001 |
|
Ripetibilità
|
cc/(m2 × giorno)
|
0.0005 O 1%*
|
0.002 O 1%*
|
0.02 O 1%*
|
*qualunque sia maggiore
Capacità - Tutti i modelli
|
Serie OX-TRAN 2/22
|
Unità
|
|
Intervallo di temperatura di test
|
10° - 40 °C ± 0,2 °C
|
|
Range UR
|
0 - 90% ± 3%
|
|
Dimensioni film
|
4" x 4" Std, 2" x 2" opzionale
|
|
Spessore del film
|
Fino a 120 Mil
|
|
Area di test film
|
50 cm2 std, opzione a 5,6 cm2
|
Altre specifiche (tutti i modelli):
Specifiche fisiche
- 39,4 cm A x 30,4 cm L x 58,0 cm P (15,5" x 12" x 23")
- 95 libbre (43,1 kg)
Requisiti elettrici
- Tensione: 100 - 240 V CA 50/60 Hz
- Potenza massima assorbita: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Stoccaggio
|
10 °C - 30 °C
|
|
Umidità
|
Operazione
|
20% - 80% UR (senza condensa)
|
|
Stoccaggio
|
5% - 85% UR (senza condensa)
|
Requisiti per l'approvvigionamento di gas
|
Gas di trasporto
|
Composizione del gas
|
Miscela azoto/idrogeno (98%/2%)
|
|
Pressione di alimentazione, nominale
|
25 PSI, (1,72 bar), (172 kPa)
|
|
Gas test
|
Composizione del gas
|
Ossigeno 100% (purezza 99,9%)
|
|
Pressione di alimentazione, nominale
|
25 PSI, (1,72 bar), (172 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
- Porta Ethernet standard (100T)
- Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Norme di conformità
Tipo di apparecchiatura: Apparecchiature elettriche per misurazione, controllo e uso in laboratorio
Tipo di apparecchiatura: Analizzatore di permeazione
Applicazione delle direttive del consiglio:
- 2006/42/EU Direttiva Macchine
- 2014/30/EU Direttiva EMC
- 2011/65/EU Direttiva RoHS
Norma(e) a cui si dichiara la conformità:
- IEC/EN 60204-1:2018
- IEC 61010-1: 2010+A1 2019
- EN 61326-1: 2021
-Classe A irradiata e condotta
-Classe A irradiata e condotta
Cartucce e opzioni
- Cartuccia ad area ridotta
- Cartuccia edge effect
- Cartuccia per lenti a contatto
- Cartucce di prova personalizzate
- Adattatore per imballaggi chiusi
Materiali di consumo
- Pellicole Cert 1-4 e set
- Maschere
Software
Opzioni di Assistenza & Supporto
- Documentazione e convalida IQ/OQ
- Piano di manutenzione preventiva di base
- Piano di manutenzione preventiva Plus
Film per il confezionamento
- Monostrato
- Multistrato
- Film con coatings
- Carta patinata/cartone
Pellicole speciali
Imballaggi chiusi
- Confezioni alimentari comuni
- Confezioni medicali
- Bottiglie/sistemi di chiusura
Sigilli
Conformità a test standard
ASTM D3985
ASTM F2622
ASTM F1307
ASTM F1927
ISO CD 15105-2
JIS K-7126-B
DIN 53380-3
GB/T 19789-2005
GB/T 31354-2014
Metodologia del test
Secondo ASTM D3985
Metodo di prova standard per velocità di trasmissione dell’ossigeno attraverso film plastici e foglie utilizzando vari sensori
Il campione di prova è installato come una semi-barriera tra due camere a pressione atmosferica ambiente. Lentamente, una camera viene flussata con azoto e l'altra camera con ossigeno. L'ossigeno penetra attraverso il materiale da testare nel gas di trasporto, azoto, viene trasportato al rivelatore coulometrico dove produce una corrente elettrica, la cui entità è proporzionale alla quantità di ossigeno che fluisce nel rilevatore per unità di tempo.
