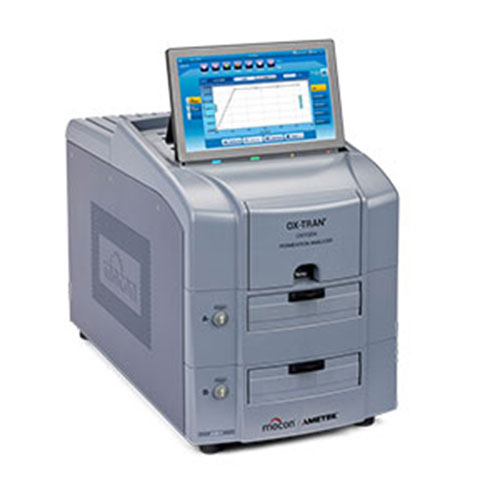

Il dispositivo OX-TRAN 2/28 H con la sua capacità unica di 4 celle è in grado di testare quattro campioni barriera contemporaneamente fornendo il doppio della produttività rispetto agli strumenti OTR tradizionali. La nuova cartuccia orizzontale a doppia camera è rimovibile per una facile preparazione del campione e l'interfaccia utente intuitiva fornisce lo stato del test in tempo reale rispetto ai limiti target.
Massima precisione
Il sensore Coulox± brevettato è l'unico sensore coulometrico assoluto sul mercato, che non richiede mai la calibrazione
Livelli di rilevamento bassi fino a 0,05 cc/(m2 *giorno)
I controlli di temperatura e flusso completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti
Elevata produttività
Il tempo di risposta del sensore più veloce del settore consente tempi di test complessivi più brevi
Le cartucce di prova rimovibili a doppio scomparto consentono di testare 4 campioni contemporaneamente richiedendo meno spazio
Il metodo di prova automatizzato può avviare un test premendo semplicemente un pulsante
La sigillatura perimetrale con flusso di gas TruSeal può eliminare la necessità di zero assoluto in molti test, abbreviando così i tempi complessivi di analisi
Gli analizzatori OX-TRAN 2/28 H ad alta produttività possono testare la velocità di trasmissione dell'ossigeno (OTR) su film da barriere basse ad alte senza umidificazione. La serie utilizza il sensore coulometrico assoluto (intrinseco) Coulox brevettato da MOCON, che non richiede calibrazione e costituisce la base per lo standard ASTM D3985. Questo analizzatore fornisce risultati di test molto accurati e ripetibili entro un ampio intervallo di rilevamento da 0,05 a 200 cc/(m2 *giorno).
La capacità a 4 celle consente di eseguire test in triplicato con o senza un film di riferimento. La possibilità di esecuzione di uno standard noto, come controllo, migliora la fiducia nei risultati. Con le sue 4 celle e il suo funzionamento semplificato, il dispositivo OX-TRAN 2/28 H è adatto per i laboratori di controllo qualità, che eseguono un volume elevato di test OTR.
L'analizzatore ha caratteristiche leader del settore come cartucce di test orizzontali rimovibili, test completamente automatizzati, che forniscono una maggiore produttività in laboratorio e una modalità di test CQ con visualizzazione in tempo reale dello stato del test rispetto ai limiti di riferimento. È disponibile con interfaccia operatore touchscreen o senza interfaccia operatore con controllo tramite computer locale con la stessa interfaccia grafica a colori di facile utilizzo.
Per più di 25 anni, la serie di strumenti OX-TRAN di MOCON è stata la più affidabile e duratura sul mercato. L’analizzatore OX-TRAN 2/28 H è la scelta perfetta per il laboratorio che esegue regolarmente molti test di permeabilità accorciati o abbreviati.
Cartucce rimovibili
Cartuccia a doppio film per raddoppiare la capacità di test
Facile preparazione del campione sul banco
Un pulsante di rilascio e caricamento
Il bloccaggio pneumatico fornisce risultati più ripetibili
È possibile caricare cartucce aggiuntive per i test successivi
TruSeal®
Eliminare lo zero individuale
Tempo di test ridotto (aumento della produttività)
Risultati più ripetibili
Funzionalità di controllo automatizzato
Memorizzare e richiamare i metodi di test utilizzati di frequente
Avviare il ciclo completo dell'esame con un pulsante
Controllo del flusso e della temperatura durante il ciclo di prova
Modalità di condizionamento per aumentare la produttività
Stampa del report di prova ed esportazione con risultati di test superati, non riusciti o di avviso
Protezione del sensore
Intuitiva interfaccia utente
L'interfaccia grafica a colori mostra lo stato dell'esame in tempo reale rispetto ai limiti di riferimento
Disponibile con touchscreen a colori sullo strumento o collegamento ad un PC
Il funzionamento automatizzato intuitivo richiede meno formazione
Gestione utenti multi-livello e sicurezza dei dati integrate
Registro eventi e guida alla risoluzione dei problemi
Sensore Coulox®
I brevi tempi di esame riducono il tempo complessivo del test per aumentare la produttività
Nessuna calibrazione del sensore richiesta
Maggiore durata del sensore rispetto ad altri sul mercato
Risultati più accurati e ripetibili rispetto ai sensori che richiedono la calibrazione
Il sensore è pienamente conforme a ASTM D3985
Garanzia
Garanzia completa al 100% su parti e lavorazione per 12 mesi
Esclusiva garanzia di 4 anni per il sensore Coulox
Funzionalità: specifiche del modello
Unità
OX-TRAN 2/28H
OX-TRAN 2/28HR
Intervalli di prova
(50cm 2
cc/(m2 *giorno )
0.05 a 200
0.05 a 200
cc/(100 in2 *giorno)
0.003 a 12.9
0.003 a 12.9
Intervalli di prova (5cm 2
cc/(m2 *giorno)
0.5 a 2000
0.5 a 2000
cc/(100 in2 *giorno )
0.03 a 129.0
0.03 a 129.0
Resolution (50cm2 )
cc/(m2 *giorno)
0.0001
0.0001
Ripetibilità
cc/(m2 *giorno)
0.02 or 1%*
0.02 or 1%*
Testare l'intervallo di temperatura
°C
20° a 60°C ± 0.2°C
20° a 40°C ± 0.2°C
Gamma di test con RH controllata
% RH
0%
0%, 50-90% +/- 5%, solo gas di prova
Dimensioni della pellicola
N/A
4” x 4” std., 2” x 2” for 5.0 cm2
4” x 4” std., 2” x 2” for 5.0 cm2
Spessore della pellicola
N/A
Su a 20 Mil for 50 cm2, su a 120 Mil for 5.0 + 10 cm2
Su a 20 Mil for 50 cm2, su a 120 Mil for 5.0 + 10 cm2
Area prove cinematografiche
N/A
50 cm2 std., 10 cm2 + 5.0 cm2 opzionale
50 cm2 std.,10 cm2 + 5.0 cm2 opzionale
*qualunque sia maggiore
Altre specifiche (tutti i modelli):
Specifiche fisiche
39,4 cm A x 30,4 cm L x 58,0 cm P (15,5" x 12" x 23")
95 libbre (43,1 kg)
Requisiti elettrici
Tensione: 100 - 240 V CA 50/60 Hz
Potenza massima assorbita: 700 VA
Requisiti di laboratorio
Temperatura
Operazione
22 °C ± 2 °C
Stoccaggio
10 °C - 30 °C
Umidità
Operazione
20% - 80% UR (senza condensa)
Stoccaggio
5% - 85% UR (senza condensa)
Requisiti per l'approvvigionamento di gas
Gas di trasporto
Composizione del gas
Miscela azoto/idrogeno (98%/2%)
Pressione di alimentazione, nominale
25 PSI, (1,72 bar), (172 kPa)
Gas test
Composizione del gas
Ossigeno 100% (purezza 99,9%)
Pressione di alimentazione, nominale
25 PSI, (1,72 bar), (172 kPa)
Connettività
Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
Porta Ethernet standard (100T)
Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Conforme agli standard
Questo prodotto è elencato UL e CSA utilizzando il marchio ETL di Intertek Group plc. ed è certificato conforme a CE.
Conforme ai seguenti standard di sicurezza riconosciuti a livello internazionale.
IEC 61010-1:2010 Terza edizione
UL 61010-1:2012 Terza edizione
CAN/CSA-C22.2 No. 61010-1:2012 Terza edizione
Conforme ai seguenti standard CEM riconosciuti a livello internazionale.
EN 61326-1:2013
EN 61000-3-2:2006, A1:2009, A2:2009
EN 61000-3-3:2013
Conforme alla Direttiva UE 2011/65/Conformità RoHS UE.
Cartucce e opzioni
Cartucce extra per test film doppi
Materiali di consumo
Software
Raccolta dati PermWare, gestione dati e dashboard stato dello strumento
21 CFR Parte 11 Sicurezza degli utenti e dei dati
Software di visualizzazione remota da un PC - PermNet Lite
Opzioni di Assistenza & Supporto
Piano di manutenzione preventiva di base
Piano di manutenzione preventiva Plus
Film per il confezionamento
Monostrato
Multistrato
Film con coatings
Conformità a test standard
ASTM D3985
Metodologia del test
Secondo
ASTM D3985
Metodo di prova standard per velocità di trasmissione dell’ossigeno attraverso film plastici e foglie utilizzando vari sensori
Il campione di prova è installato come una semi-barriera tra due camere a pressione atmosferica ambiente. Lentamente, una camera viene flussata con azoto e l'altra camera con ossigeno. L'ossigeno penetra attraverso il materiale da testare nel gas di trasporto, azoto, viene trasportato al rivelatore coulometrico dove produce una corrente elettrica, la cui entità è proporzionale alla quantità di ossigeno che fluisce nel rilevatore per unità di tempo.
