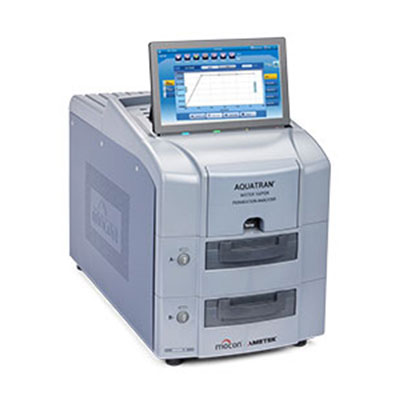

L'analizzatore AQUATRAN 3 è lo strumento WVTR più affidabile del settore per medie alte ed ultra barriere, perché può misurare ogni molecola di vapore acqueo che entra nel sensore. Gli analizzatori sono facili da usare e offrono i tempi di rilevazione più brevi disponibili sul mercato. Sono dotati di 2 celle indipendenti con cartucce di test orizzontali intercambiabili, che consentono di testare facilmente e accuratamente un'ampia varietà di dimensioni e tipi di campione.
Massima precisione e ripetibilità
- Il sensore brevettato AQUATRACE± è il sensore coulometrico assoluto più affidabile sul mercato, non necessita di calibrazione.
- Livelli di rilevamento bassi fino a 0,00005 cc/(m2*giorno)
- I controlli di temperatura, flusso e umidità relativa completamente automatizzati semplificano i test e forniscono una ripetibilità senza precedenti
- Il sistema di tenuta perimetrale con flusso di gas TruSeal riduce il potenziale ingresso di vapore acqueo ambientale fornendo risultati accurati
Applicazioni estreme
- Display flessibili OLED e applicazioni elettroniche che richiedono barriere elevatissime all'umidità
- Confezioni ad alta barriera all'umidità per l'industria farmaceutica
L'analizzatore AQUATRAN 3 può testare la velocità di trasmissione del vapore acqueo (WVTR) su film e su confezioni alte e ultra-barriera. Utilizza il sensore AQUATRACE WVTR a lunga durata brevettato di MOCON, che ha un'uscita lineare su tutta la gamma misurabile. Ciò garantisce risultati estremamente accurati e ripetibili in un ampio intervallo di rilevazione da 0,05 a 200 cc/(m2*giorno).
Il limite di rilevazione superiore può essere esteso con l'uso della cartuccia di test per film ad area ridotta (fattore x9) o con maschere di varie dimensioni.
L’analizzatore ha caratteristiche leader del settore come cartucce di prova orizzontali rimovibili e intercambiabili, interfaccia operatore touchscreen di facile utilizzo e test completamente automatizzati, che forniscono una maggiore produttività in laboratorio.
Per più di 15 anni, la serie AQUATRAN di MOCON è stata la più affidabile e duratura sul mercato. Per barriere complesse multistrato o elettronica e pannelli sensibili, l'AQUATRAN 3 è la scelta giusta per i test WVTR avanzati.
Cartucce rimovibili
- Facile preparazione del campione sul banco
- Un pulsante di rilascio e caricamento
- Il bloccaggio pneumatico fornisce risultati più ripetibili
- Le opzioni delle cartucce intercambiabili estendono la gamma e la flessibilità dell'analizzatore senza accessori aggiuntivi, mantenendo i risultati attendibili
- Le opzioni cartuccia includono: Area ridotta per l’estensione della gamma di test senza maschere, test di accuratezza migliorati di barriere a base di carta, adattatori per test a distanza di confezioni o condizioni estreme e design personalizzati per requisiti di test unici.
TruSeal±
- Eliminare lo zero individuale
- Tempo di test ridotto (aumento della produttività)
- Risultati più ripetibili
Funzionalità di controllo automatizzato
- Controllo di flusso, temperatura e umidità relativa
- Sviluppo del processo di test e raccomandazioni
- Sequenza di test programmabile
- Stampa ed esportazione del report di test
- Protezione del sensore
Interfaccia touchscreen
- Il funzionamento automatizzato intuitivo richiede meno formazione
- Gestione utenti multi-livello e sicurezza dei dati integrate
- Registro eventi e guida alla risoluzione dei problemi
- Risparmio prezioso di spazio in laboratorio eliminando la necessità di un PC
Sensore AQUATRACE
- Livello di rilevazione estremamente basso fino a 5 x 10-5 g/(m2*giorno)
- Maggiore durata del sensore rispetto ad altri sul mercato
- Risultati accurati e ripetibili
- Il sensore P2O5 più affidabile è pienamente conforme a ASTM F3299 e ISO 15106-3
Garanzia
- Garanzia completa al 100% su parti e lavorazione per 12 mesi
Capacità
|
|
Unità
|
Analizzatore AQUATRAN 3
|
|
Campo di prova, pellicola, std. Campione di 50 cm2
|
mg/(m2 • giorno)
|
0.05 a 5000
|
| mg/100in2 • giorno) |
0.0032 a 322.6 |
|
Gamma di prova, pacchetto
|
mg/(pkg • giorno)
|
0.00025 a 25
|
|
Risoluzione, pellicola
|
mg/(m2 • giorno)
|
0.01
|
| mg/(100in2 • giorno) |
0.00065 |
|
Risoluzione, pacchetto
|
mg/(pkg • giorno)
|
0.00005
|
|
Ripetibilità, pellicola
|
mg/(m2 • giorno)
|
±0.050
|
| mg/(100in2 • giorno) |
±0,0032 o 1% del valore, a seconda di quale sia maggiore |
|
Ripetibilità, pacchetto
|
mg/(pkg • giorno)
|
0,00025 o 1% del valore, a seconda di quale sia maggiore
|
|
Intervallo di controllo della temperatura
|
°C
|
5°C a 50°C ± 0.2°C at 100% RH
|
| °C |
10°C a 40°C ± 0.2°C at 5 a 90% RH
|
|
Controllo dell'umidità, cella, gas di prova
|
% RH
|
100% and 5% a 90% RH ± 3 RH
|
|
Formato pellicola
|
N/A
|
4” x 4” std, 2”x 2” optional
|
|
Spessore della pellicola
|
N/A
|
Su a 120 mil
|
|
Area prove cinematografiche
|
N/A
|
50 cm2 std., opzione a 5.6 cm2
|
|
Gas vettore
|
N/A
|
Azoto
|
Specifiche fisiche
- 39,4 cm A x 30,4 cm L x 58,0 cm P (15,5" x 12" x 23")
- 95 libbre (43,1 kg)
Requisiti elettrici
- Tensione: 100 - 240 V CA 50/60 Hz
- Potenza massima assorbita: 700 VA
Requisiti di laboratorio
|
Temperatura
|
Operazione
|
22 °C ± 2 °C
|
|
Stoccaggio
|
10 °C - 30 °C
|
|
Umidità
|
Operazione
|
20% - 80% UR (senza condensa)
|
|
Stoccaggio
|
5% - 85% UR (senza condensa)
|
Requisiti per l'approvvigionamento di gas
|
Gas di trasporto
|
Composizione del gas
|
Azoto (99,9999% N2 o migliore)
|
|
Pressione di alimentazione, nominale
|
29 PSI, (2,0 bar), (200 kPa)
|
Connettività
- Accesso e controllo remoto (richiede il software Perm-Net Light opzionale)
- Porta Ethernet standard (100T)
- Doppia porta USB 2.0 (per il collegamento di tastiera, mouse o dispositivi di memoria)
Conforme agli standard
Questo prodotto è elencato UL e CSA utilizzando il marchio ETL di Intertek Group plc. ed è certificato conforme a CE.
Conforme ai seguenti standard di sicurezza riconosciuti a livello internazionale.
- IEC 61010-1:2010 Terza edizione
- UL 61010-1:2012 Terza edizione
- CAN/CSA-C22.2 No. 61010-1:2012 Terza edizione
Conforme ai seguenti standard CEM riconosciuti a livello internazionale.
- EN 61326-1:2013
- EN 61000-3-2:2006, A1:2009, A2:2009
- EN 61000-3-3:2013
Conforme alla Direttiva UE 2011/65/Conformità RoHS UE.
Cartucce e opzioni
- Cartuccia ad area ridotta
- Cartucce di prova personalizzate
- Adattatore per imballaggi chiusi
Materiali di consumo
- Pellicole Cert 2-4
- Maschere
Software
- Raccolta dati PermWare, gestione dati e dashboard stato dello strumento
- Software di visualizzazione remota da un PC - PermNet Lite
- 21 CFR Parte 11 Sicurezza degli utenti e dei dati
Opzioni di Assistenza & Supporto
- Documentazione e convalida IQ/OQ
- Piano di manutenzione preventiva di base
- Piano di manutenzione preventiva Plus
Film per il confezionamento
- Monostrato
- Multistrato
- Film con coatings
- Carta patinata/cartone
Pellicole speciali
Imballaggi chiusi
- Confezioni medicali
- Bottiglie/sistemi di chiusura
Incapsulamento
- Pannelli solari
- Finestre
- Dispositivi OLED
- Altre applicazioni elettriche
Blister
Sigilli
Conformità a test standard
per
,
JIS K7129-3
ISO 15106-3
GB/T 21529-2008
Metodologia del test
Secondo ASTM F3299-18;
Metodo di prova standard per la velocità di trasmissione del vapore acqueo attraverso film plastici e foglie utilizzando un sensore di rilevamento elettrolitico (sensore coulometrico P2O5)
Riepilogo del metodo di prova
1. Una camera asciutta è separata da una camera umida a temperatura e umidità note dal materiale barriera da testare. La camera asciutta e la camera umida costituiscono una cella di prova in cui viene sigillato il campione di prova. Il vapore acqueo permea attraverso il campione nella camera asciutta e viene trasportato dal gas di trasporto secco verso il sensore elettrolitico. Il gas di trasporto viene fatto passare attraverso il sensore dove il vapore acqueo trattenuto viene assorbito dal pentossido di fosforo (P2O5). La corrente continua, applicata agli elettrodi del sensore, dissocia l'acqua in idrogeno e ossigeno. Sono necessari due elettroni per l'elettrolisi di ciascuna molecola d'acqua e la corrente generata nella cella rappresenta il numero di molecole dissociate per unità di tempo.
